Qcryo^®氦循环低温系统

氦循环低温系统（注册商标：Qcryo^®）是新型多功能高效低温系统，高效地将普通商用4K制冷机转化为振动水平更小温度更低的优质冷源，经超绝热柔性管线传输给各类连续流低温恒温器，结合气体处理系统，形成闭环系统，无需消耗液氦即可将远端的连续流低温恒温器降到<2.5K（选配：<1.8K，1.3K）。Qcryo可与亚K低温恒温器形成最低温度小于800mK的超低振动干式亚K低温系统，与连续流He-3低温恒温器结合在一起形成最低温度小于350mK的低振动干式连续He-3超低温系统，与单发He-3低温恒温器结合形成最低温度小于280mK的低振动干式单发He-3超低温系统。

Qcryo解决了目前商用低温制冷机普遍存在的震动较大问题，可将多种商用低温恒温器升级为不消耗液氦的干式闭环低温系统，特别适用于对振动敏感的实验（如STM、SEM、AFM、TEM、SNOM、显微光学、单量子点探测、ESR/EPR、离子阱、冷原子/冷分子、光频标、NanoARPES和高能物理等）。

Qcryo与液氦型低温探针台形成不消耗液氦的超低振动干式探针台。此外，Qcryo可将液氦型Bolometer升级为不消耗液氦的干式闭环系统。

【 超低振动 】

Qcryo^®采用冷头悬浮减振专利技术，结合多重减振技术和超绝热柔性传输管线，解决了常规制冷机振动大问题，特别适用于对振动敏感的低温实验。

【 超强冷却能力 】

Qcryo^®采用多重预冷技术结合独特的自恒压气体处理系统，是2.5K，1.8K，1.3K，800mK、350mK（连续）和280mK（单发）等各种低温恒温器的理想冷源。

【 兼容性好 】

Qcryo^®兼容多种商用连续流低温恒温，也可作为超低振动干式亚K制冷机和超低振动干式He-3制冷机的冷源，

还可将液氦型bolometer和低温探针台升级为不消耗液氦的闭环系统。

【 使用费用低 】

Qcryo^®不消耗液氦，使用运行费用大大降低。

【 集成度高，节省空间 】

Qcryo^®提供高度集成的机柜，无需大容积氦回收气囊，极大地节约了占地面积。

下图是Qcryo-S-500干式低温恒温器在X方向振动位移时域和FFT变换频谱。在X方向振动水平（峰峰值）：<4nm, FFT变换频谱（0-1000Hz）的最大振幅：<0.4nm。

下图是Qcryo-S-500干式低温恒温器在Y方向振动位移时域和FFT变换频谱。在Y方向振动水平（峰峰值）：<4nm, FFT变换频谱 （0-1000Hz） 的最大振幅：<0.6nm。

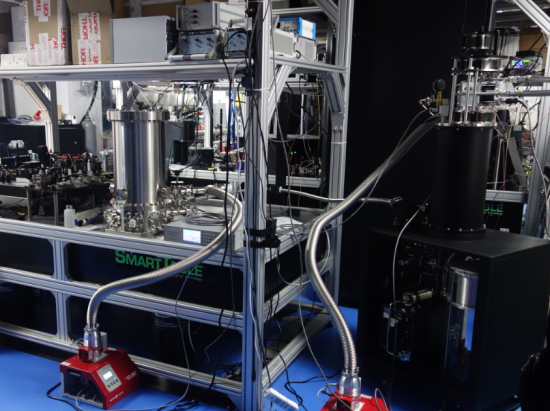

Qcryo氦循环低温系统与多种开环低温设备形成不消耗液氦的闭环系统

项目案例

▇ 低振动无液氦红外低温系统（型号：Qcryo-S-100）

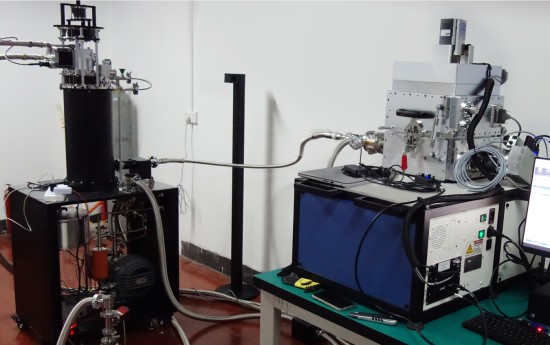

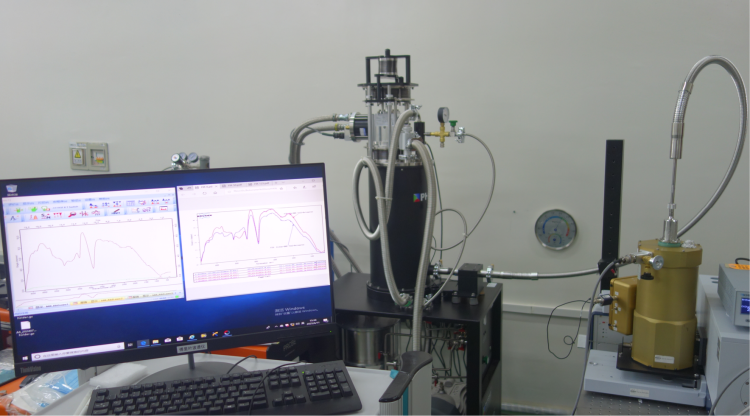

低振动无液氦红外低温系统（型号：Qcryo-S-100）匹配Bruker 80V真空型傅里叶光谱仪，实现低温红外光荧光、透射、光电流谱和红外探测器暗电流测试。

Qcryo S-100低温系统匹配Bruker 80V真空型傅里叶光谱仪的PL模块

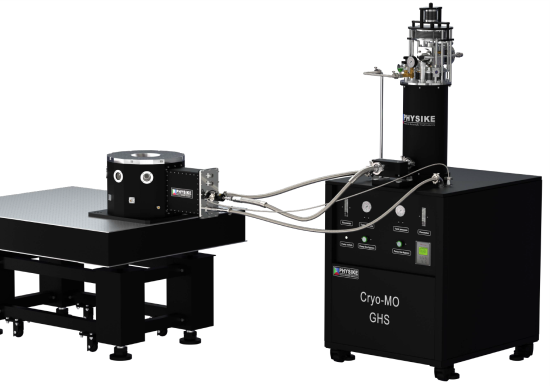

▇ 干式超低振动超高真空兼容低温系统（型号：Qcryo-S-200）

干式超低振动超高真空兼容低温系统(型号：Qcryo-S-200)，超高真空腔体集成8个侧窗和3个顶窗，冷板尺寸达到20cm，最低温度：<3K，

温度稳定性：±1mK@10min，适合量子器件、离子阱、冷原子/冷分子等测试。

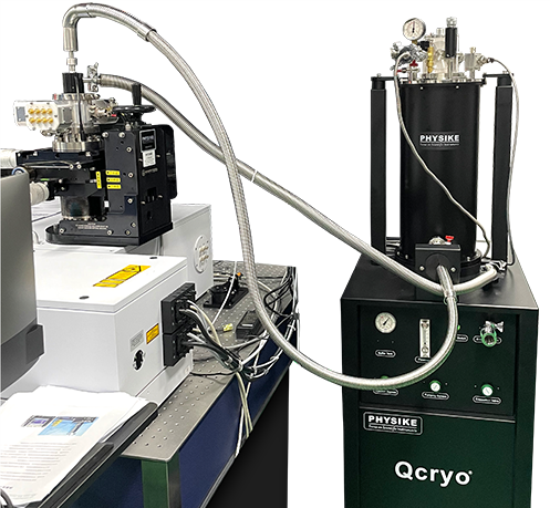

▇ 紧凑型无液氦显微低温系统（型号：Qcryo-S-300）

紧凑型无液氦显微低温系统（型号：Qcryo-S-300）匹配磁光克尔显微镜，超紧凑型尾部匹配电磁铁，用于磁光克尔显微成像测试和磁畴反转等测试，最低温度：<2.5K。

干式闭环显微低温系统(Qcryo-S-300),匹配磁光克尔显微成像系统，用于低温下磁光克尔显微成像测试和磁畴反转等测试，最低温度：<2.5K

▇ 紧凑型无液氦显微低温系统（型号：Qcryo-S-300）

紧凑型无液氦显微低温系统（Qcryo-S-300）集成BeCu金刚石对顶压机和双气膜调压机构，允许在低温下远程高精度原位调压，用于低温高压强X-ray实验。

集成Qcryo-S-300低温系统的低温高压强X-ray实验装置

▇ 超高真空兼容无液氦低温插件（型号：Qcryo-S-400）

超高真空兼容无液氦低温插件（型号：Qcryo-S-400）应用STM和AFM等领域，实现原子级分辨。

Qcryo-S-400低温插件应用于量子钻石AFM，实现原子级高空间分辨和超高灵敏度探测

Qcryo-S-400低温插件应用于STM，实现皮米级分辨率

▇ 无液氦显微低温系统（型号：Qcryo-S-500)

无液氦显微低温系统（型号：Qcryo-S-500)，与低温微区光电测试系统集成，

实现从2.5K-350K的温度范围内的反射/透射谱、光电导、拉曼光谱、荧光荧光寿命测试、单点以及两维扫描成像测试。

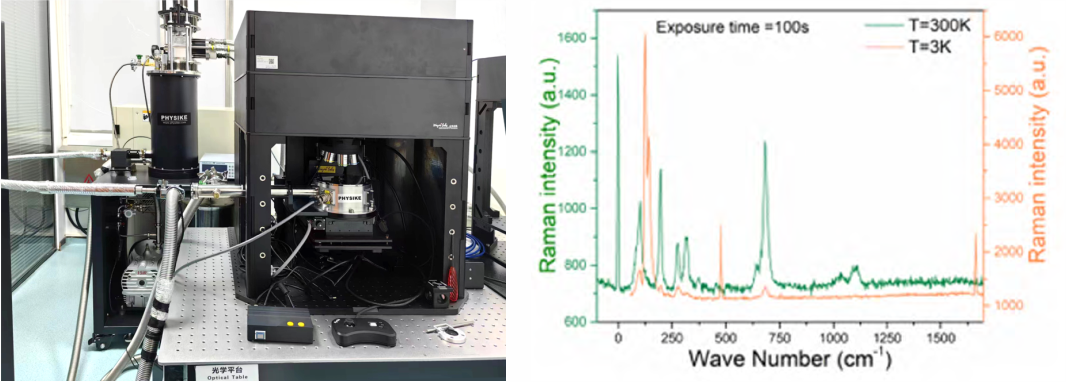

集成Qcryo-S-500低温微区光电测试系统(左)与该低温微区光电测试系统典型测试数据（右）

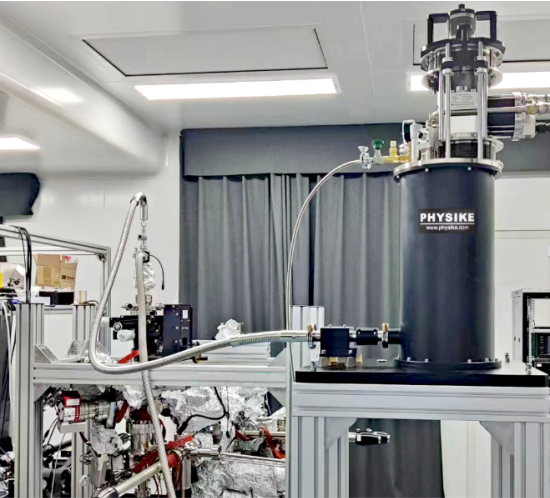

▇ 氦循环低温系统（Qcryo）

氦循环低温系统（Qcryo）将ARPES实验的开环低温插件升级为闭环系统，最低温度<2.7K。

▇ 干式顶部装卸型低温系统（型号：Qcryo-SV-100）

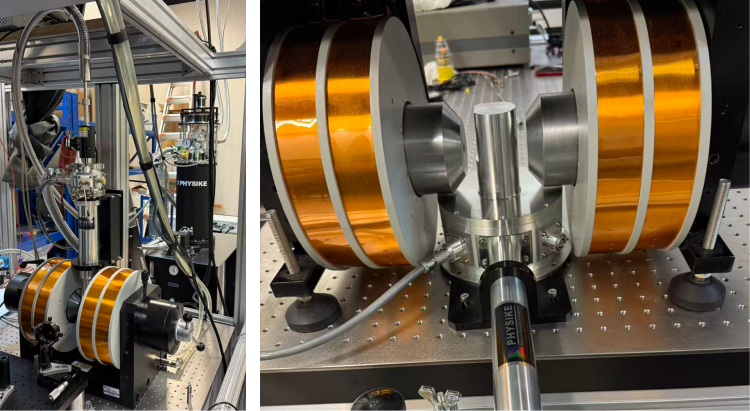

Qcryo-SV-100是专为EPR/ESR Q波段设计的干式顶部装卸型低温系统，该无液氦低温系统在集成34GHz微波插件后汽化器处的温度小于2.5K，样品处最低温度<3K。

集成Qcryo-SV-100低温系统的Q波段ESR谱仪

▇ 分体连续型亚K制冷机

分体连续型亚K制冷机采用分体式设计，可在<800mK以下温度连续运行。该低温系统由氦循环低温系统（Qcryo^®）和亚K恒温器两部分构成，这种分体式设计彻底将4K制冷机冷头和氦气压缩机的震动和亚K恒温器隔离，特别适用于对震动敏感的低温实验（如STM、SEM、AFM、显微镜、单量子点、单光子探测等）。

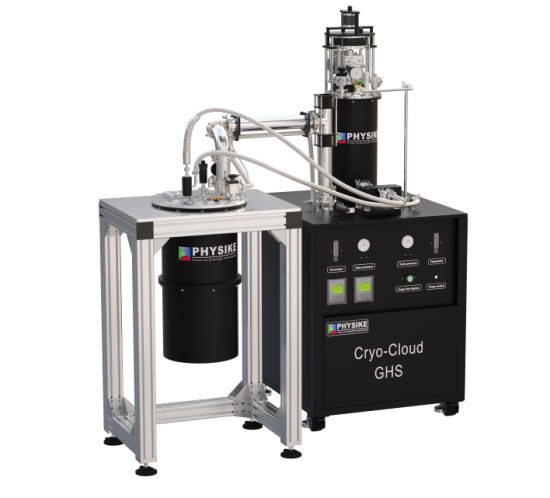

▇ 分体式连续型He-3制冷机

分体式连续型He-3制冷机冷源来自氦循环低温系统（Qcryo^®），可在<350mK以下温度连续运行，该低温系统彻底将冷头和压缩机的震动和He-3制冷机部分隔离，解决目前干式He-3制冷机普遍存在的震动较大问题，特别适用于对震动敏感的实验，如STM、SEM、AFM、显微镜、单量子点、单光子探测和量子科技等领域。

▇ 超低振动干式低温探针台系统（型号：Cryopro-Qcryo）

超低振动干式低温探针台系统（型号：Cryopro-Qcryo）采用分体式低振动设计，标准四个三同轴探针臂，最低温度小于3K。可选配光纤探针臂和射频电缆等。

▇ Qcryo与液氦型Bolometer形成不消耗液氦的闭环系统

Qcryo与液氦型Bolometer形成不消耗液氦的闭环系统，其温度稳定性优于1mK，灵敏度和信噪比等性能与液氦型Bolometer一致。
