Scryo® S-500显微低温恒温器
Scryo®S-500(简称S-500)是一款新型高效连续流开环显微低温恒温器,采用坚固绝热支撑结构和温度漂移补偿设计,震动水平在纳米级,是进行单量子点、单分子和低维材料测试的理想低温平台。短工作距离结合同轴进出口管路,可与多数商用显微镜和Raman光谱仪等匹配使用。高效汽化器结合超绝热传输管线极大地提高液氦使用效率,该款恒温器具有降温速度快、变温范围大(<1.8K-420K)、液氦消耗率低和温度稳定性好等特性。
S-500显微低温恒温器标配熔融石英窗,选配透过不同波段的窗材,并可提供多种真空电贯穿和电学引线,选配大样品空间型(用于集成纳米定位台、物镜和金刚石对顶砧压机等)、带垂直延伸结构(匹配超导磁体或电磁铁)、不锈钢真空外壳和铟密封法兰等。

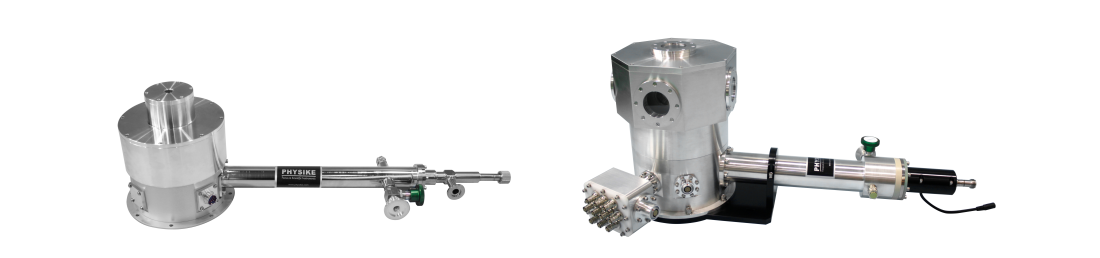

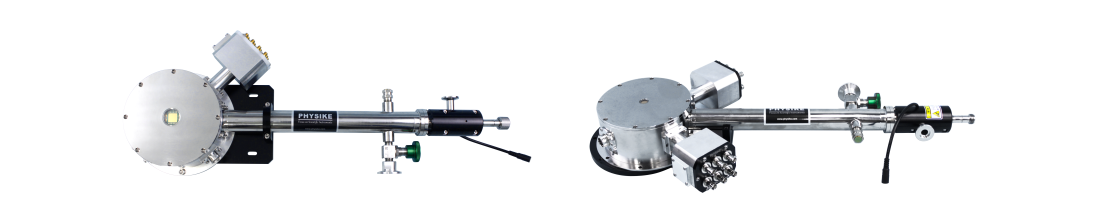

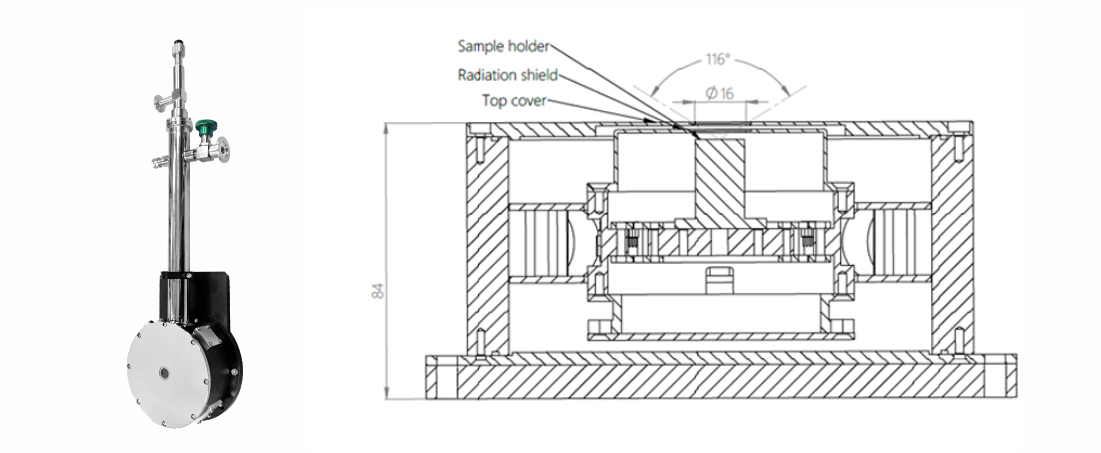

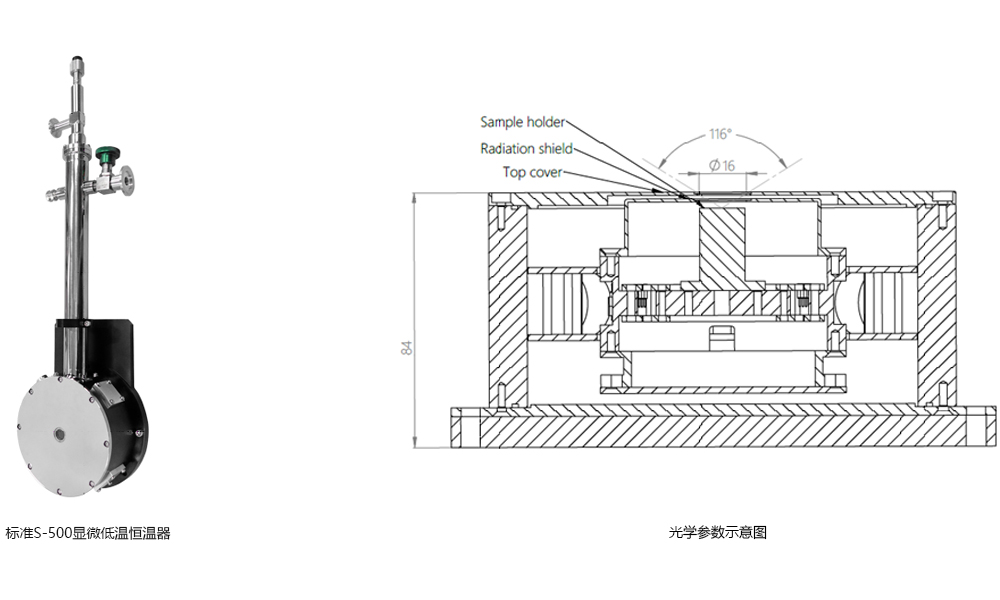

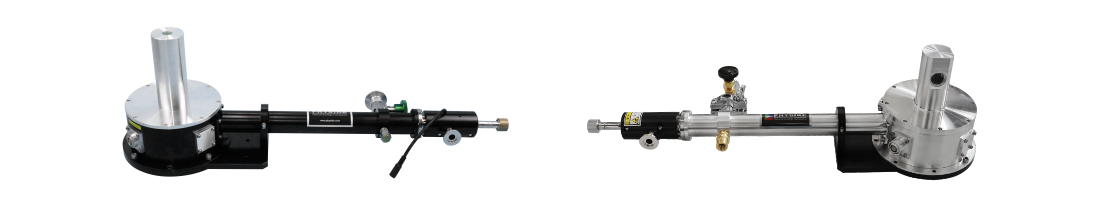

标准S-500显微低温恒温器(左图);S-500显微低温恒温器光学参数示意图(右图)
技术参数与领域
典型特性 | 典型应用 | |||
样品环境 | 真空 | 振动水平 | <5nm | 显微镜、红外显微镜、显微磁光、纳米定位台、Raman光谱、布里渊散射、傅里叶光谱、单量子点、单分子、纳米晶、低维材料、显微PL和EL、高压(DAC)、高能物理、X-ray、中子散射、太阳能电池、热输运、超导材料、微纳探针、低温离子阱、量子芯片等 |
温度范围 | <1.8K - 420K(备注:4.5K以下需要泵抽) | |||
漂移水平 | <2nm/min | 温度稳定性 | 优于±25mK | |
安装方向 | 任意 | 制冷剂消耗率 | <0.55L/hr@5K(液氦) |
选 配 | |
真空贯穿 | 多针、SMA/2.92mm/1.85mm微波电贯穿、BNC、Triax、光纤引入 |
窗材 | 透射γ光、χ光、UV、Vis、IR、THz窗 |
样品托 | Puck/DIP/LCC电学样品托、透射样品托、太阳能电池样品托、热输运样品托等 |
测试引线 | 低温双绞线、柔性同轴、微波半钢缆和三同轴电缆等 |
闭环模式 | 结合氦气循环系统(Qcryo®)升级为无液氦闭环系统 |
其他选配 | 大腔体集成纳米平移台/旋转台、物镜镜头、Snout延伸与超导磁体或电磁铁匹配、高压DAC、 高精度(低磁)平移台、集成单(双)加压气膜、不锈钢真空外壳和铟密封法兰等 |
测试曲线
S-500低温恒温器与氦循环低温系统(Qcryo®)结合形成不消耗液氦的干式闭环低温系统(Qcryo-S-500),
最低温度<2.5k,选配<1.8k,并保持开环工作模式的超低震动和漂移特性,在最低温度附近温度稳定性:±2.5mk@10min。

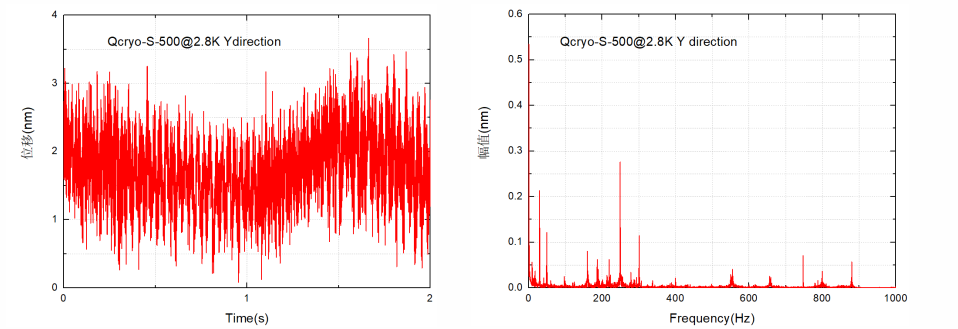

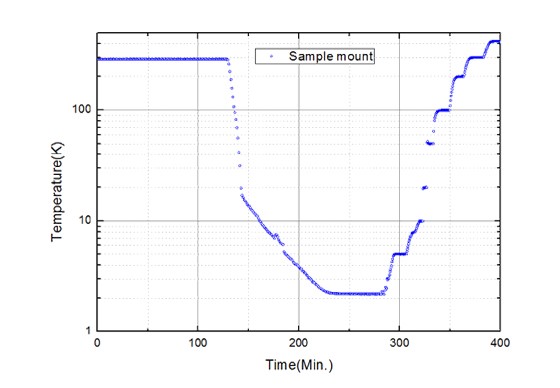

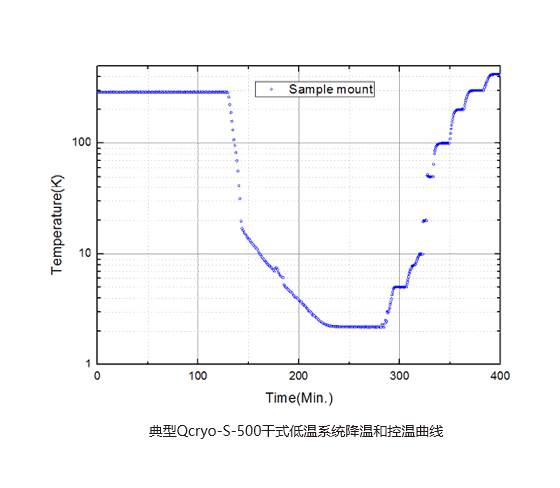

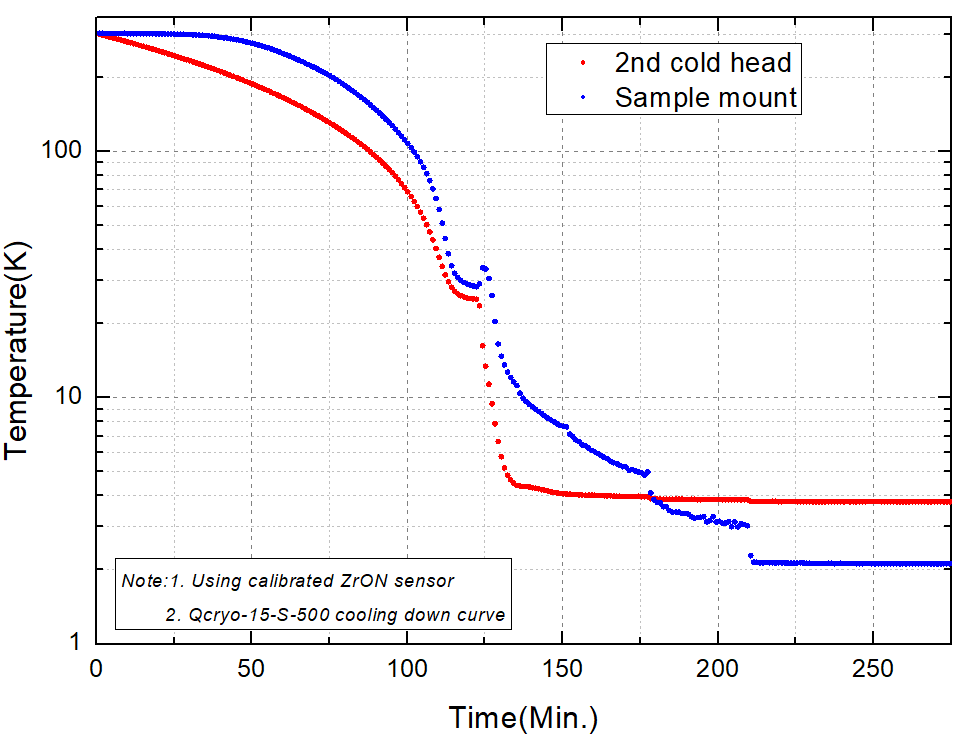

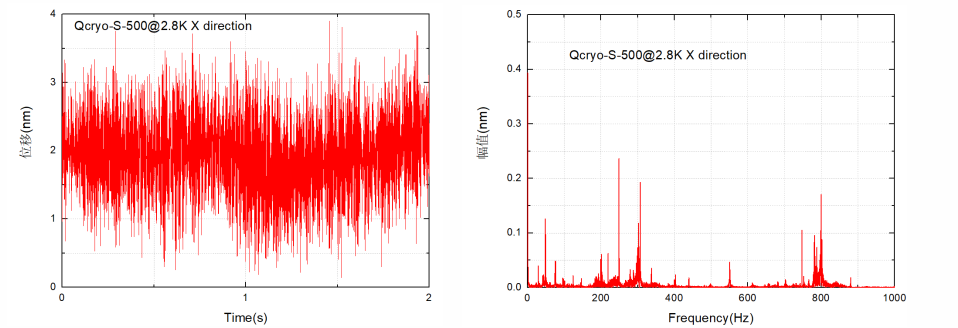

典型Qcryo-S-500干式低温系统降温和控温曲线
S-500低温恒温器示例

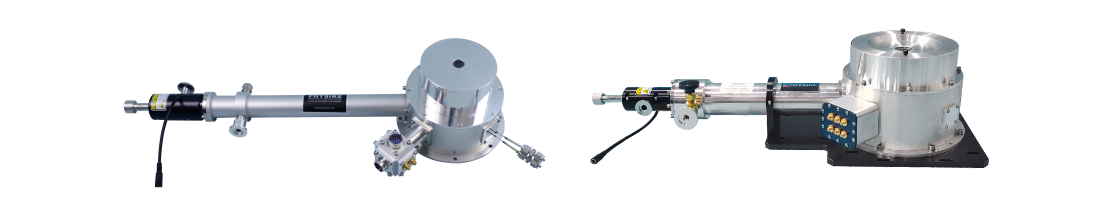

S-500低温恒温器(安装12个SMA真空电贯穿、12根柔性同轴和Puck电学样品托)(左图);
S-500低温恒温器(不锈钢真空罩,安装12个BNC真空电贯穿、12根柔性同轴和Puck电学样品托)(右图)

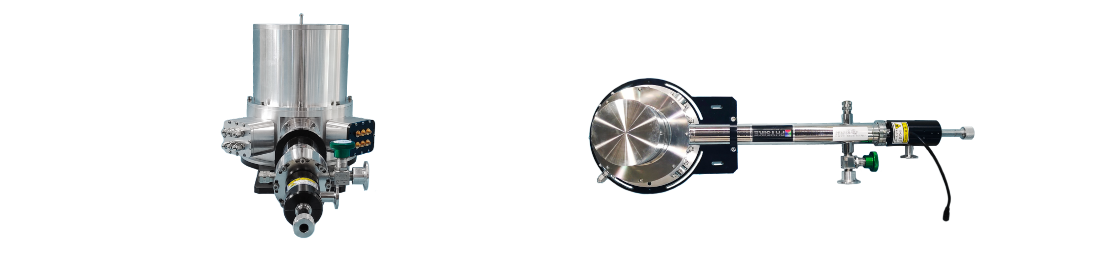

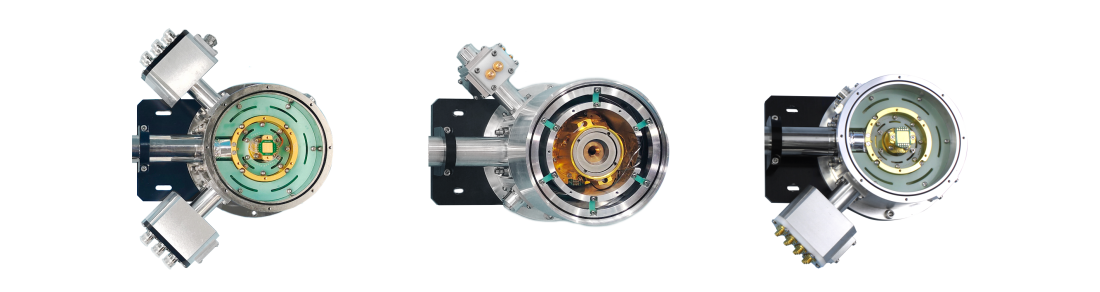

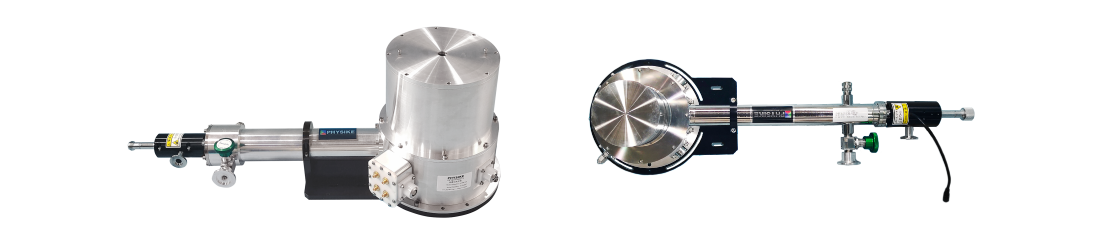

S-500低温恒温器(内置三维纳米定位台和物镜)(左图);S-500低温恒温器(定制大制冷量和大样品空间,集成多组纳米定位台和镜头)(右图)
S-500低温恒温器(集成三维纳米定位台,集成四个侧窗)(左图);S-500低温恒温器(集成BeCu DAC压机,用于低温高压布里渊散射实验)(右图)
S-500低温恒温器(集成双气膜调压BeCu DAC压机)(左图);S-500低温恒温器(兼容金刚石对顶压机和纳米定位台)(右图)

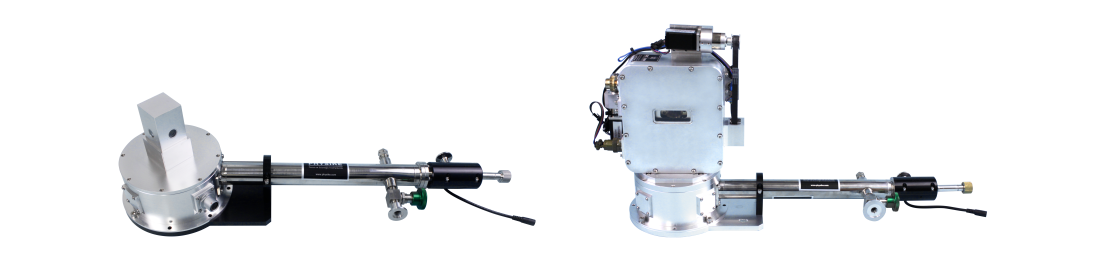

S-500低温恒温器(带垂直延伸,集成三维纳米定位台,与室温孔超导磁体匹配)(左图);
S-500低温恒温器(带垂直延伸,集成气膜加压的DAC压机,与室温孔超导磁体匹配)(右图)

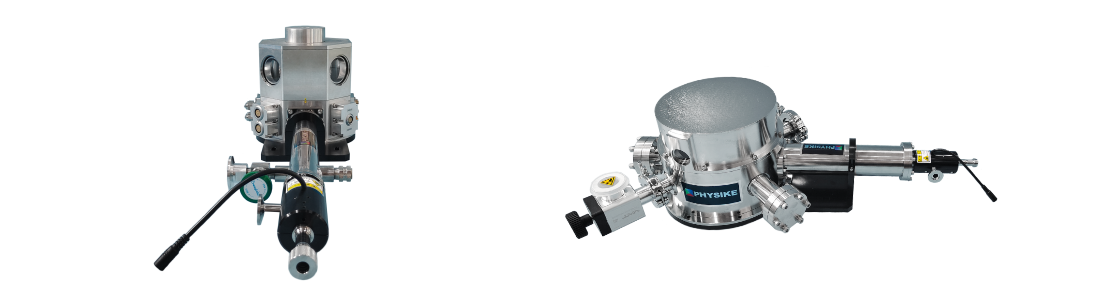

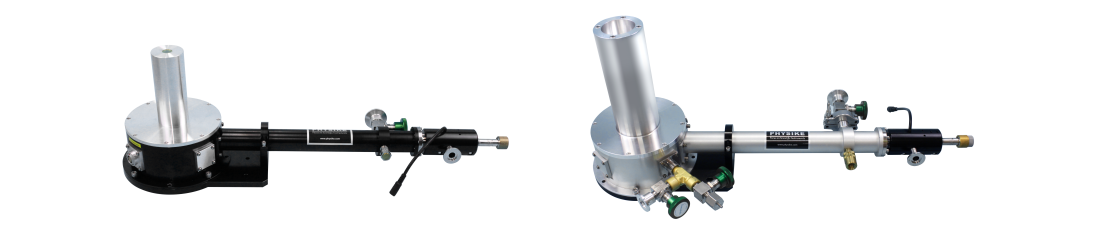

S-500低温恒温器(兼容纳米定位台和镜头)(左图);S-500低温恒温器(带侧窗并集成高压电缆)(右图)
S-500低温恒温器(低温腔兼容多组纳米定位台、俯仰台和镜头)(左图);S-500低温恒温器(带铍窗用于x-ray实验)(右图)

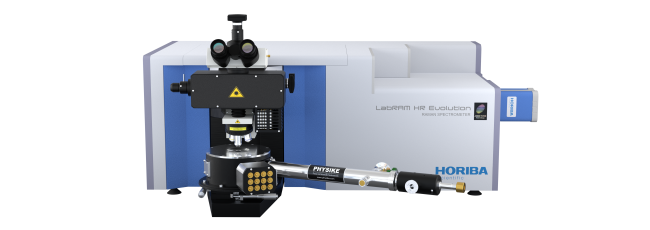

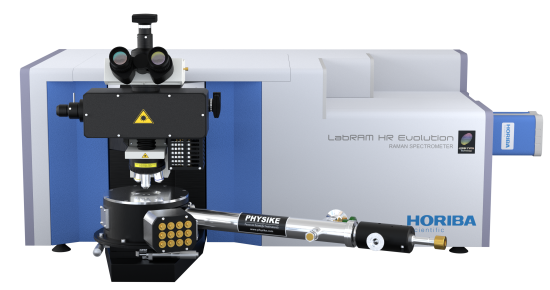

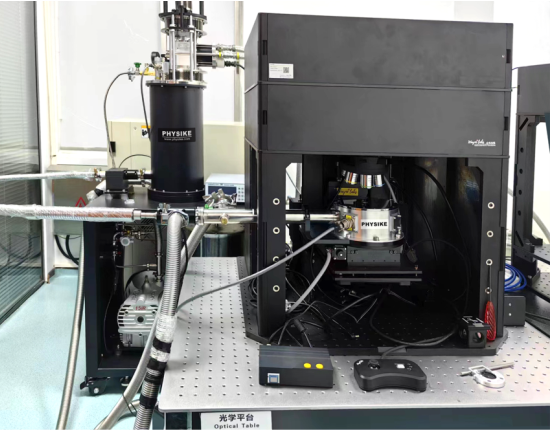

S-500低温恒温器内部安装12个SMA真空电贯穿、12根柔性同轴和Puck电学样品托,匹配Horiba拉曼光谱仪
项目案例

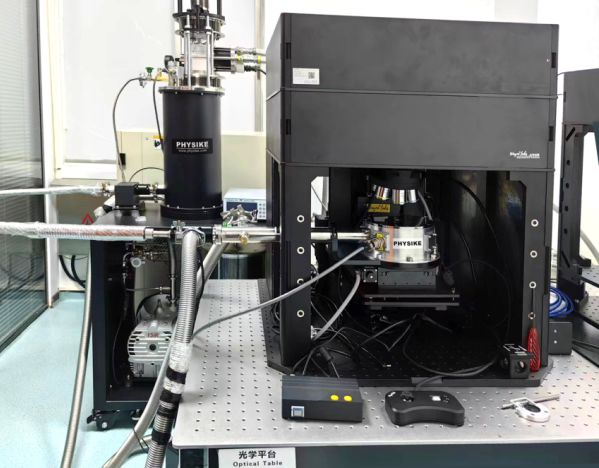

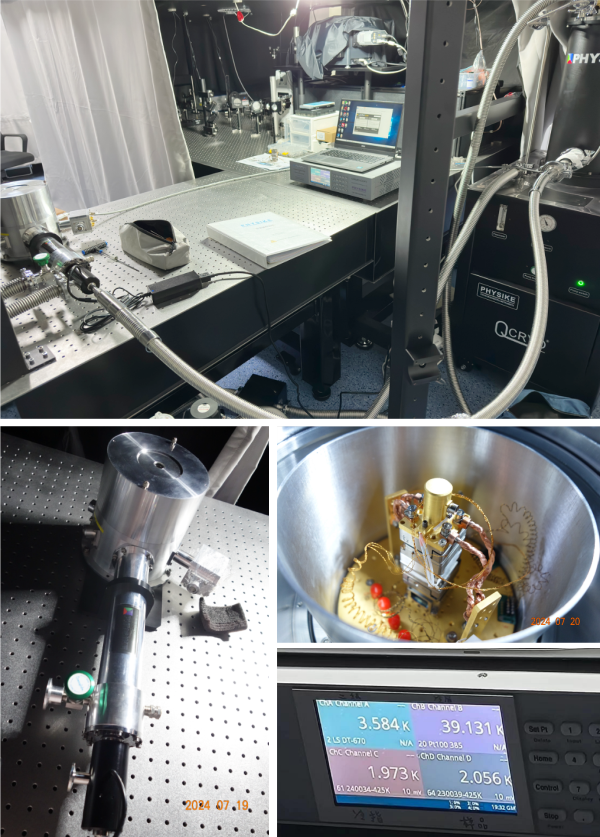

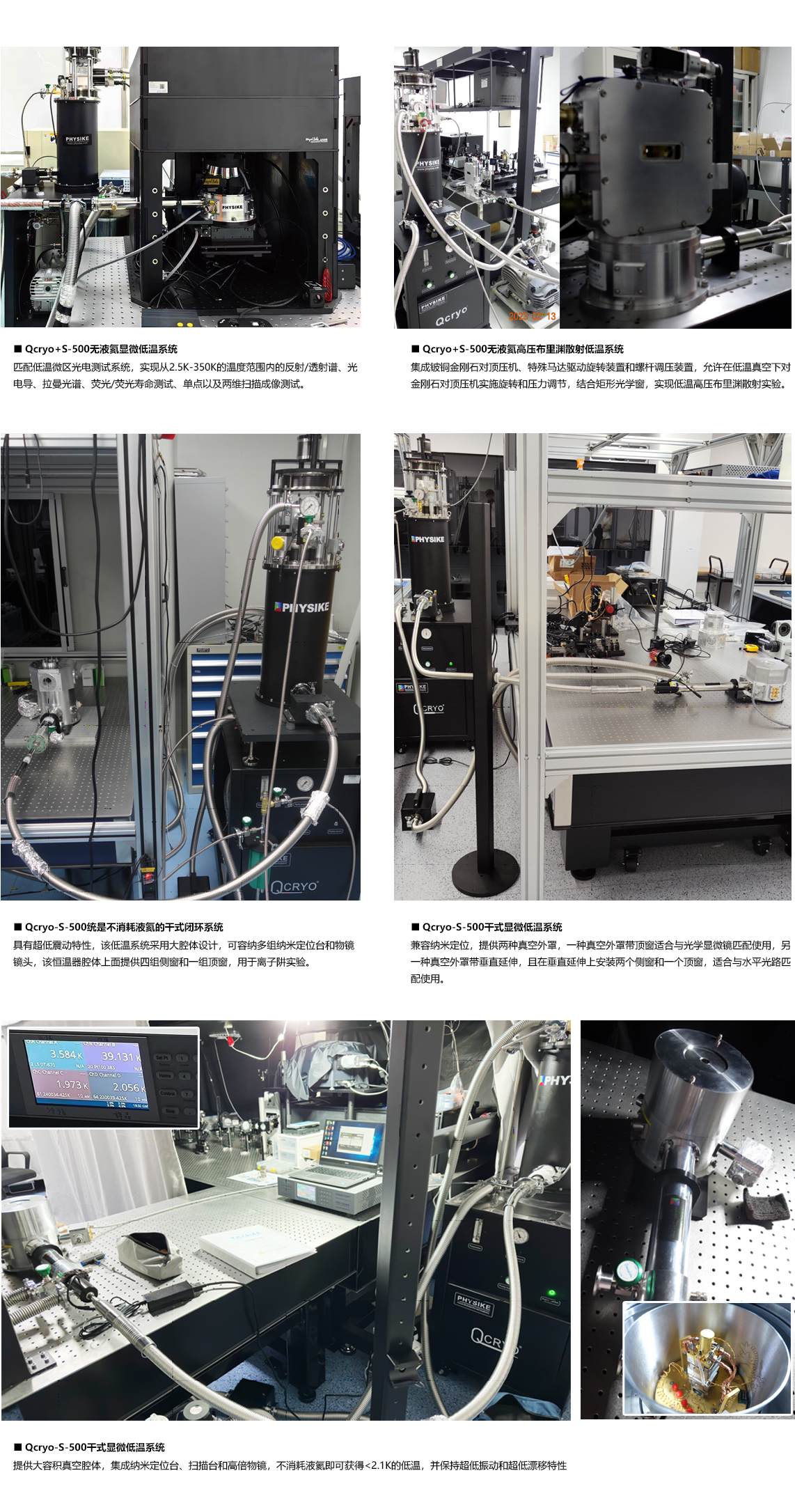

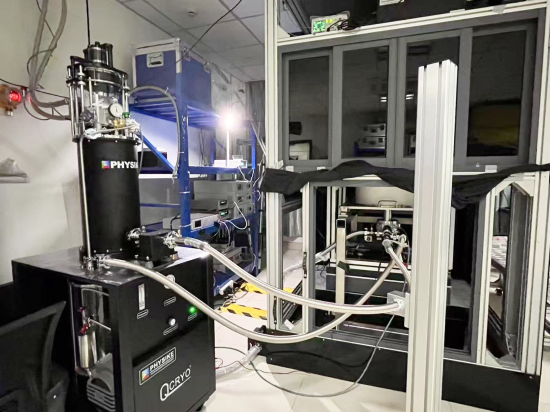

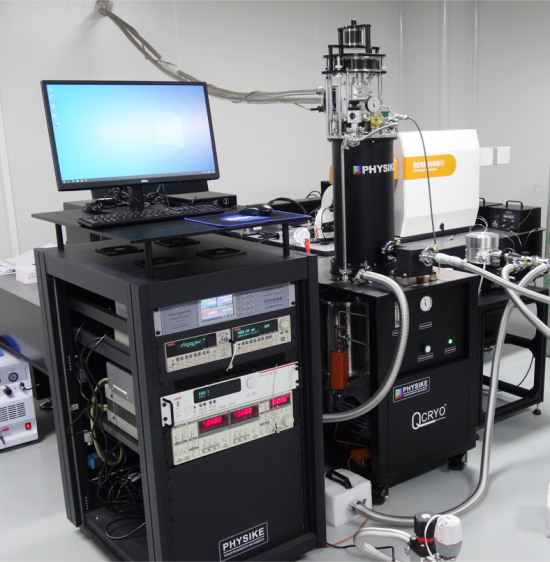

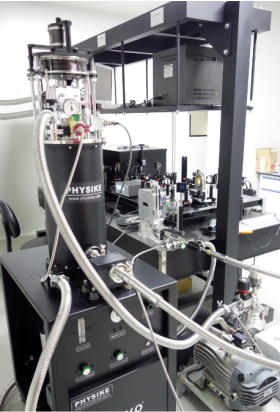

▇ Qcryo S-500无液氦显微低温系统匹配低温微区光电测试系统
实现从2.5K-350K的温度范围内的反射/透射谱、光电导、拉曼光谱、荧光/荧光寿命测试、单点以及两维扫描成像测试。
▇ Qcryo-S-500无液氦高压布里渊散射低温系统
集成铍铜金刚石对顶压机、特殊马达驱动旋转装置和螺杆调压装置,
允许在低温真空下对金刚石对顶压机实施旋转和压力调节,结合矩形光学窗,实现低温高压布里渊散射实验。

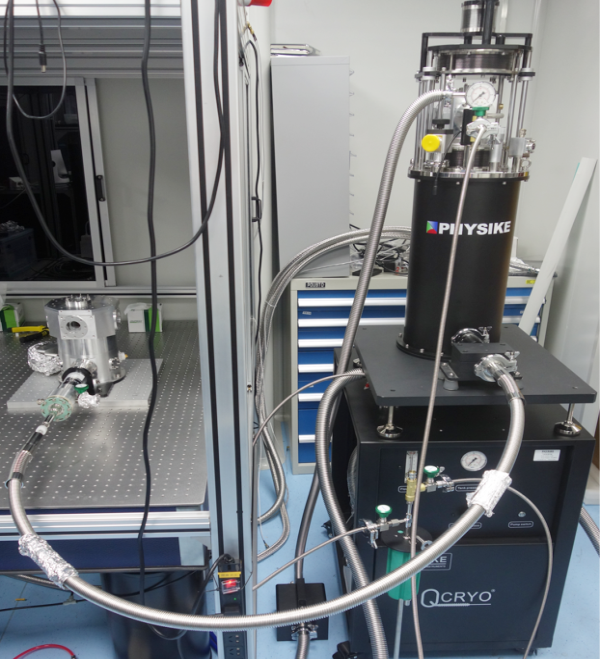

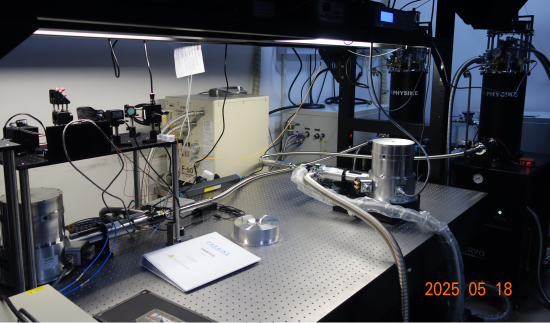

▇ Qcryo-S-500干式显微低温系统
提供大容积真空腔体,集成纳米定位台、扫描台和高倍物镜,不消耗液氦即可获得<2.1K的低温,并保持超低振动和超低漂移特性。

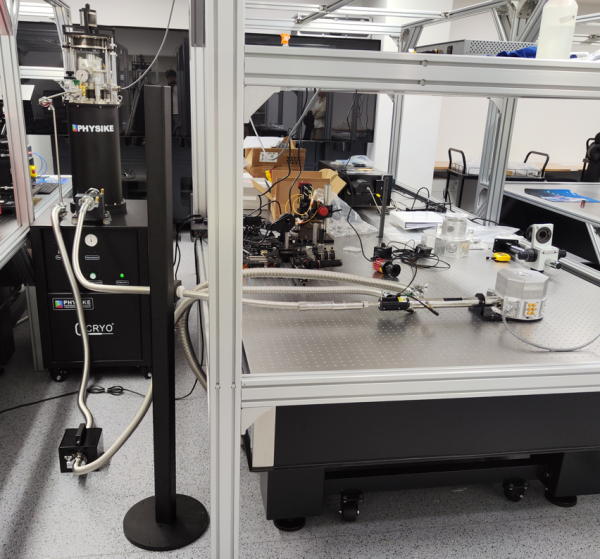

▇ Qcryo-S-500不消耗液氦的干式闭环系统

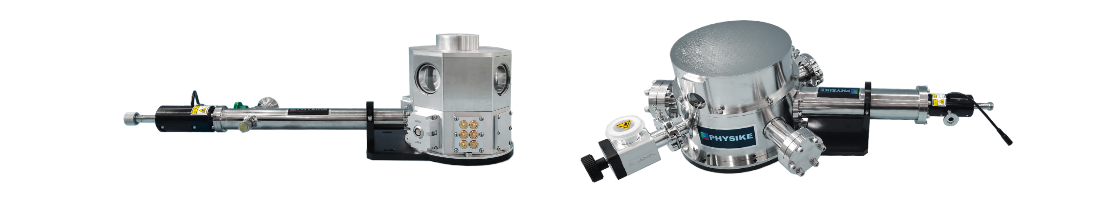

具有超低震动特性,该低温系统采用大腔体设计,可容纳多组纳米定位台和物镜镜头,该恒温器腔体上面提供四组侧窗和一组顶窗,用于离子阱实验。

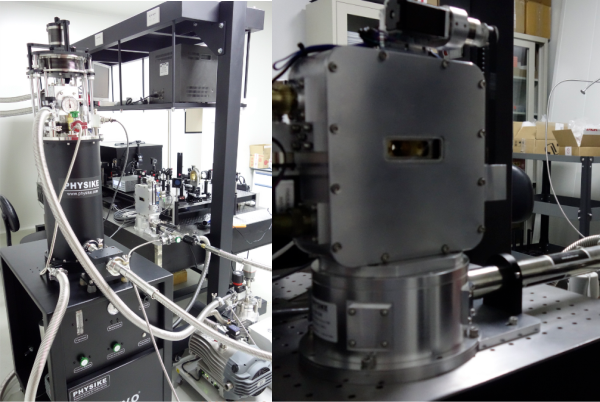

▇ Qcryo-S-500干式显微低温系统兼容纳米定位
提供两种真空外罩,一种真空外罩带顶窗适合与光学显微镜匹配使用,另一种真空外罩带垂直延伸,
且在垂直延伸上安装两个侧窗和一个顶窗,适合与水平光路匹配使用。
