亚K制冷机

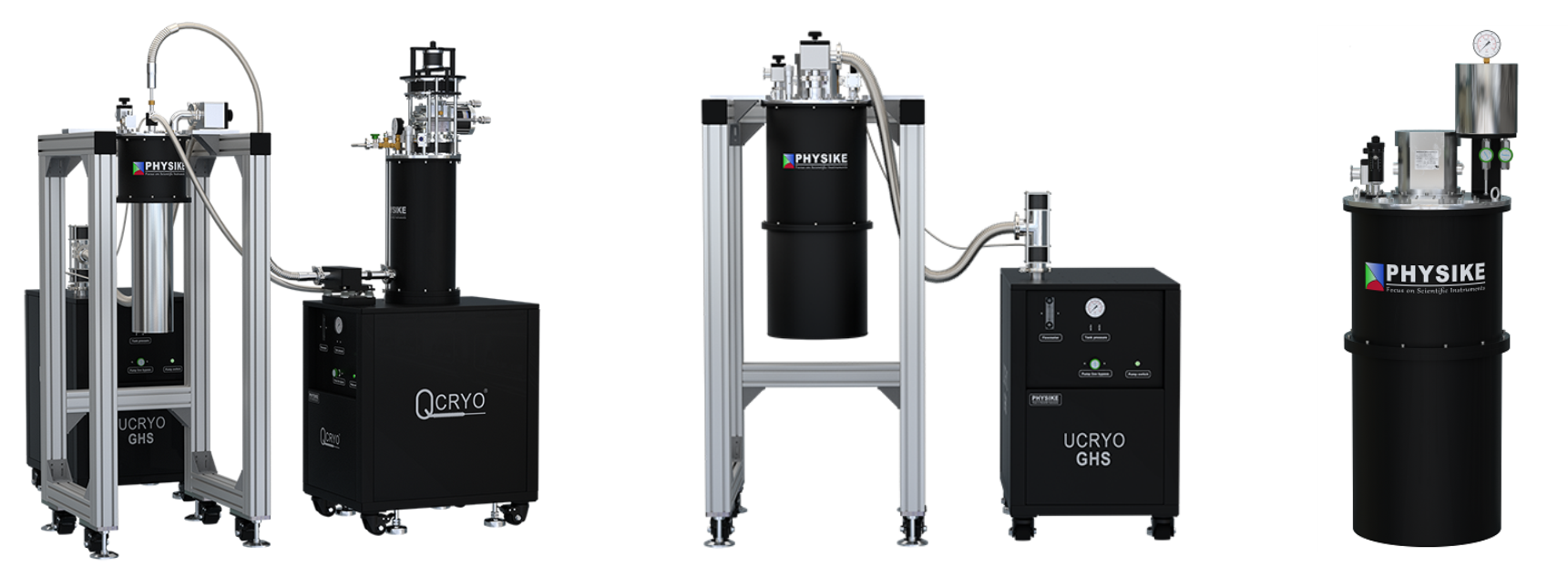

        亚K制冷机(注册商标:Ucryo®)包括分体式亚K制冷机和一体式亚K制冷机两类,广泛应用于凝聚态物理、电磁输运、高能物理、天文物理、超导材料和量子科技等

领域。

        分体式亚K制冷机(型号:Ucryo-100)的冷源来自氦循环低温系统(Qcryo®),通过柔性超绝热管线将低温氦传输到亚K恒温器内用来冷凝氦气,结合外置高抽速真

空泵组和气体循环处理气路,允许在低温下长时间连续运行。分体式设计使得冷头和氦气压缩机的震动与亚K恒温器隔离,特别适合STM、AFM和近场光学等对震动极

为敏感的实验。

        一体式亚K制冷机的4K冷头集成在亚K制冷机内,从工作模式上可分为一体式连续型亚K制冷机(型号:Ucryo-200)和一体式单发亚K制冷机(型号:Ucryo-300)两

类。其中一体式连续型亚K制冷机外置气体循环处理气路,允许在低温下长时间连续运行。而一体式单发亚K制冷机的顶部有氦气储罐,内部集成He-4pot,低温吸附

和密封管路,氦气储罐里面的氦气通过4K冷头冷凝后流进He-4 pot,通过内置低温吸附泵将He-4pot降至760mK甚至更低温度,并可在最低温度下保持几十小时

甚至更长时间

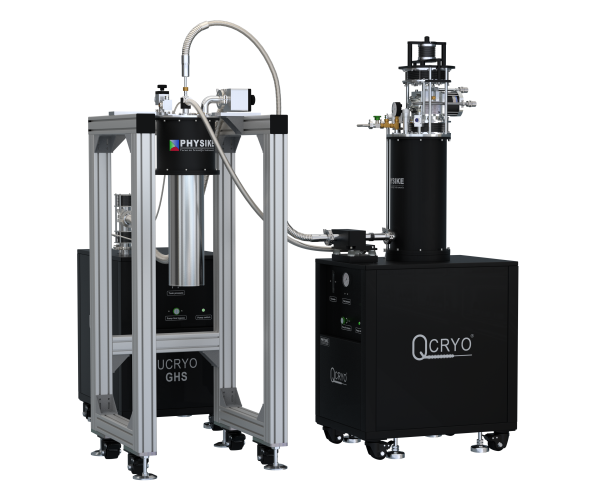

分体式亚K制冷机(型号: Ucryo-100)

        分体式亚K制冷机由氦循环低温系统(Qcryo®)和亚K恒温器两部分构成,其中Qcryo提供冷源,亚K恒温器为低温实验真空腔,与Qcryo通过超绝热柔性管线

接,这种分体式设计彻底将4K制冷机冷头和氦气压缩机的震动和亚K恒温器隔离,特别适用于对震动敏感的低温实验(如STM、SEM、AFM、显微镜、单量子

点、光子探测等)。分体式亚K制冷机外置高抽速真泵组和气体循环处理气路,允许在低温下(<920mk)长时间连续运行。



分体式亚K制冷机典型特性

典型应用

标称最低温度

<920mk

样品环境

真空(选配超高真空)

STM、SEM、AFM、显微镜、近场光学、ARPES、单量子点、单光子探测等

工作模式

连续运行

震动水平

<15nm




        分体式亚K制冷机提供多种选配,如超高真空兼容,带紧凑型的尾部匹配室温孔超导磁体,顶部/侧面带光学窗,内置纳米定位台和物镜镜头等。

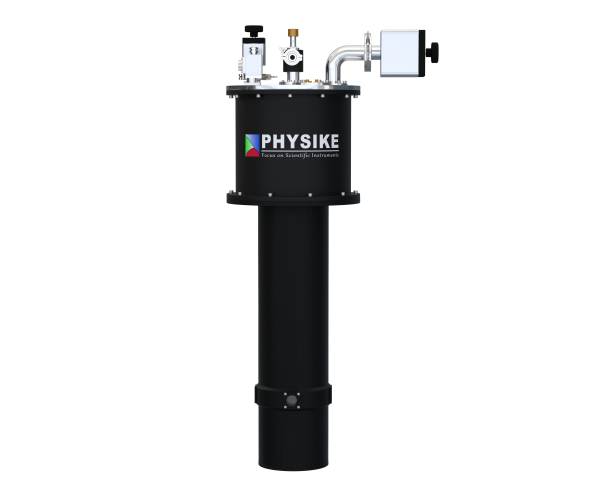

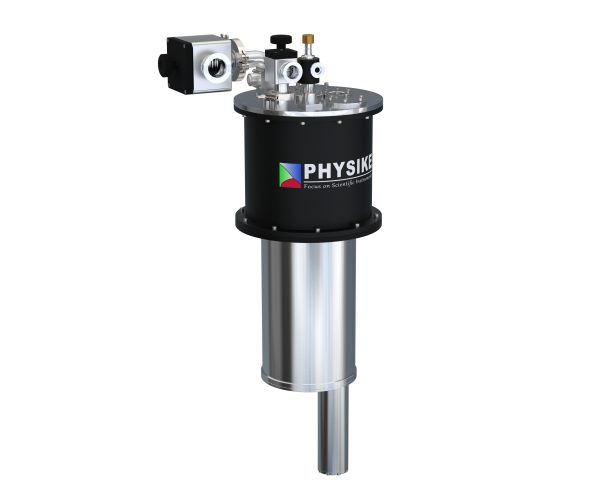

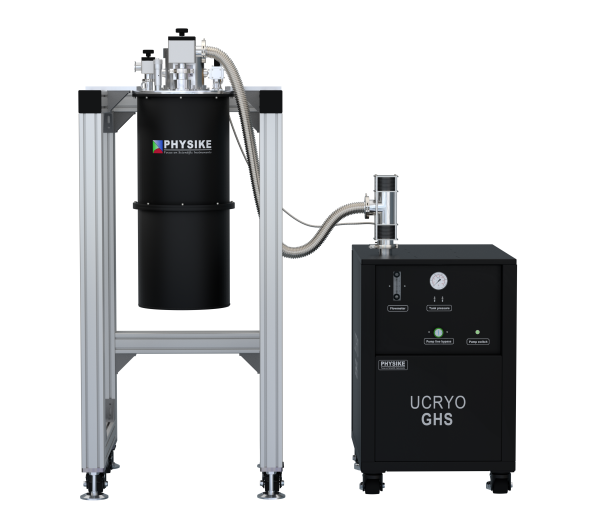

                                                     一体式连续型亚K制冷机(型号: Ucryo-200)

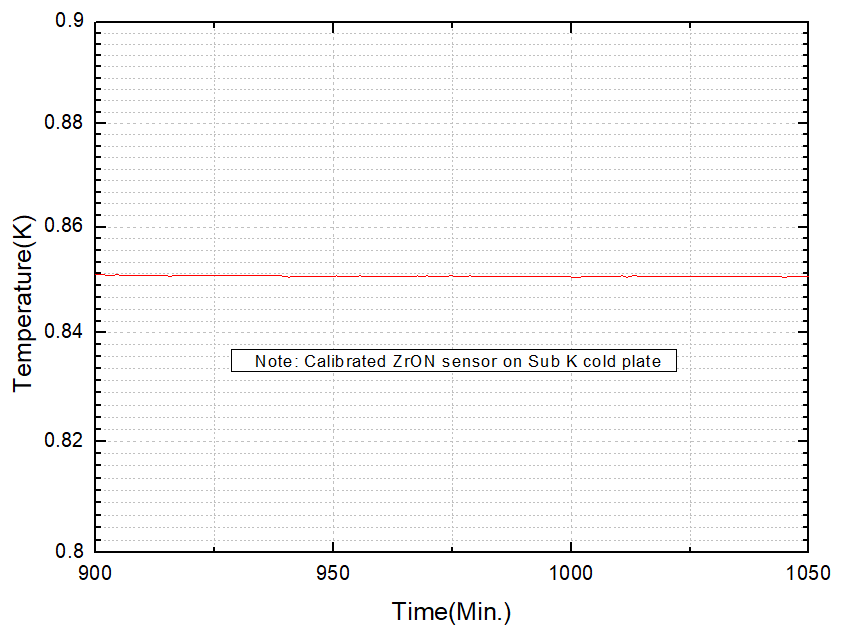

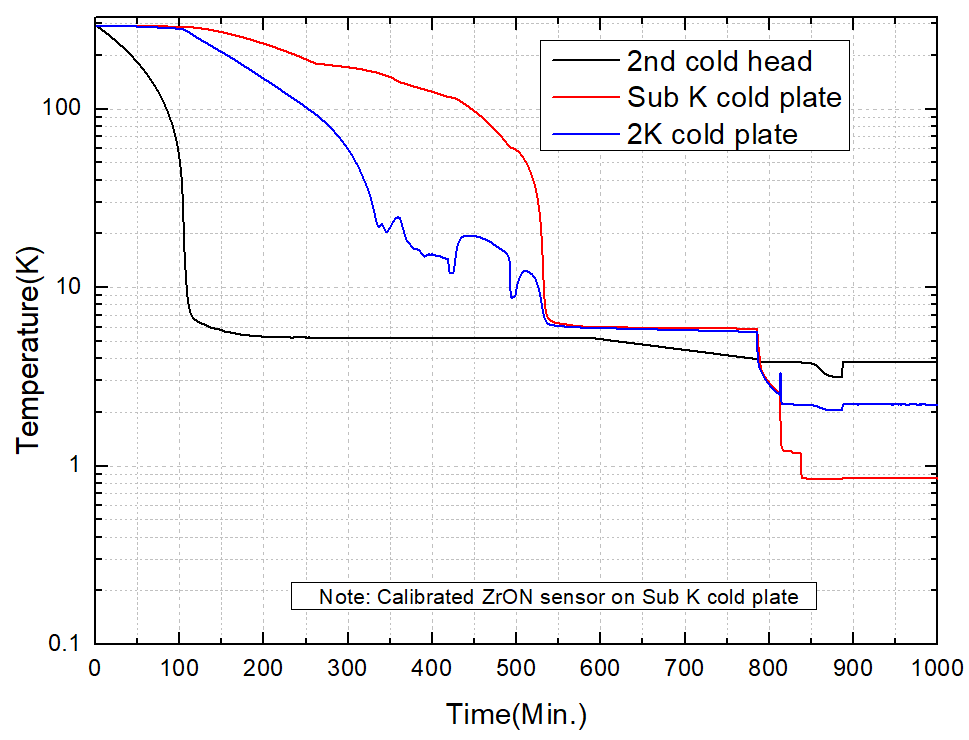

                   一体式连续型亚K制冷机(型号:Ucryo-200)采用4K脉管机或GM制冷机作为冷源,通过多级热

         交换和流阻来高效预冷和冷凝氦气,结合外置密封循环气路确保一体式连续型亚K制冷机可在最

         温度(<950mk)长时间连续运行,高性能热开关缩短初始降温时间。选配阀体分离脉管机加冷头悬浮

         等减震技术,震动水平小于100nm。



一体式连续型亚K制冷机典型特性

典型应用

冷  源

4K GM制冷机或脉管制冷机

运行方式

长时间连续运行

Squid、TES、超导材料、中子散射、ARPES、高能物理、天文物理和量子科技等

标称温度范围

950mK-300K

样品环境

真空

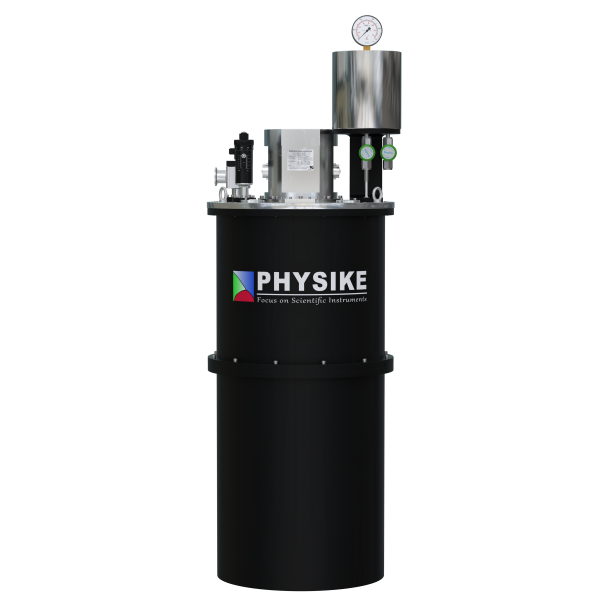

                                                                    一体式单发亚K制冷机(型号: Ucryo-300)

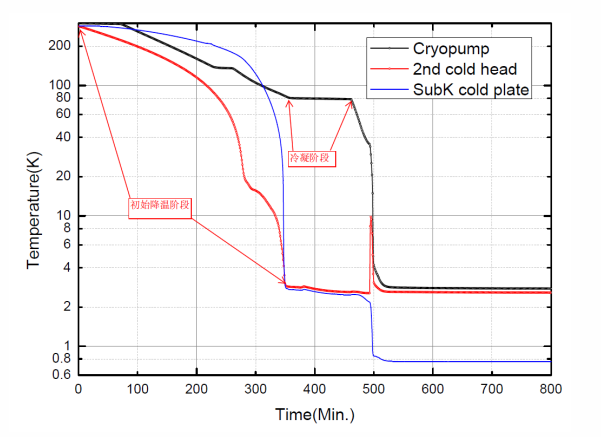

                   一体式单发型亚K制冷机采用脉管制冷机或GM制冷机作为冷源,顶部集成氦气储罐,制冷机恒温器内部集成He-4 pot、

         低温吸附泵密封管路,氦气储罐里的He-4冷凝后流进He-4 pot,通过内置低温吸附泵泵抽可将He-4 pot降至800mK,并

        可在最低温度保持72小时甚至更长时间。一体式单发亚K制冷机具有设计简单、造价便宜和维护成本低等特点。




一体式单发亚K制冷机典型特性

典型应用

冷  源

阀体分离脉管机

运行方式

单发

Squid、TES、超导器件、量子器件、高压(DAC)、中子散射、高能物理、电磁输运和热输运测试等

标称温度范围

800mK-300K

样品环境

真空
