Scryo® S-500显微低温恒温器
Scryo® S-500(简称S-500)是一款新型高效连续流开环显微低温恒温器，采用坚固绝热支撑结构和温度漂移补偿设计，震动水平在纳米级，是进行单量子点、单分子和低维材料测试的理想低温平台。短工作距离结合同轴进出口管路，可与多数商用显微镜和Raman光谱仪等匹配使用。高效汽化器结合超绝热传输管线极大地提高液氦使用效率，该款恒温器具有降温速度快、变温范围大（<2.2K-420K）、液氦消耗率低和温度稳定性好等特性。
S-500显微低温恒温器标配熔融石英窗，选配透过不同波段的窗材，并可提供多种真空电贯穿和电学引线，选配大样品空间型（用于集成纳米定位台、物镜和金刚石对顶砧压机等）、带垂直延伸结构（匹配超导磁体或电磁铁）、不锈钢真空外壳和铟密封法兰等。

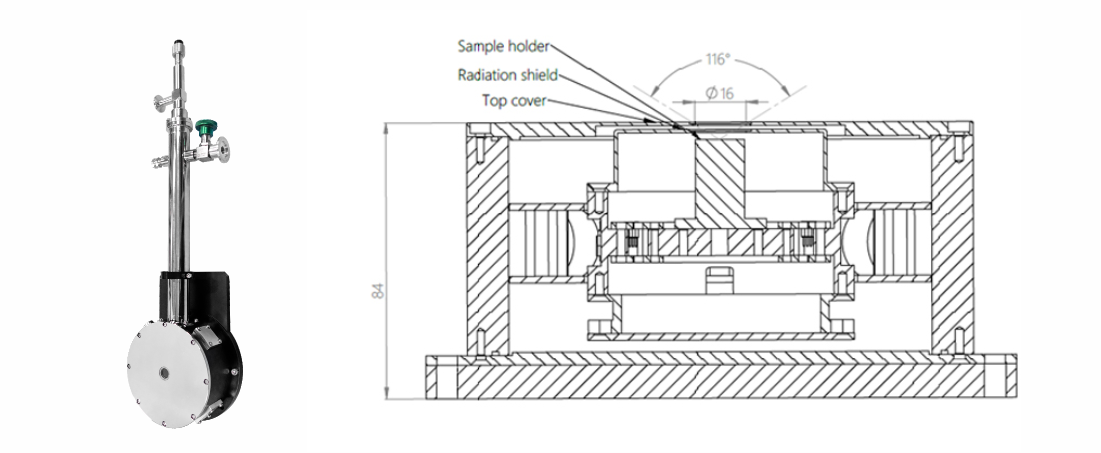

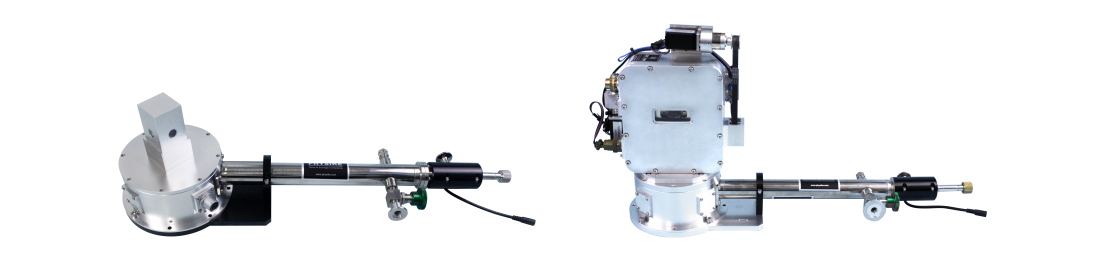

标准S-500显微低温恒温器（左图）；S-500显微低温恒温器光学参数示意图（右图）
技术参数与领域
典型特性 | |||
样品环境 | 真空 | 振动水平 | 5nm |
标称温度范围 | 2.2K-420K(使用液氦作为冷源，4.5K以下需泵抽) 2.2K-420K(使用氦循环低温系统Qcryo作为冷源) | ||
温度稳定性 | 优于±25mK | 安装方向 | 任意 |
典型应用 | 显微镜、红外显微镜、显微磁光、纳米定位台、Raman光谱、布里渊散射、傅里叶光谱、单量子点、单分子、纳米晶、低维材料、 显微PL和EL、高压（DAC）、高能物理、X-ray、中子散射、太阳能电池、热输运、超导材料、微纳探针、低温离子阱、量子芯片等 | ||
备注 | 1.最低温度是基于标准S-500低温恒温器无外加热负载的测试数据 2.使用液氦作为冷源时最低温度与真空泵抽速密切相关 3.使用Qcryo作为冷源时最低温度与冷头制冷量和循环泵抽速相关 | ||
选 配 | |
真空贯穿 | 多针、SMA/2.92mm/2.4mm/1.85mm微波电贯穿、BNC、Triax、光纤贯穿、气氛引入 |
窗材 | 透射γ光、χ光、UV、Vis、IR、THz窗、Be窗、Mylar窗 |
样品托 | Puck/DIP/LCC电学样品托、透射样品托、太阳能电池样品托、热输运样品托等 |
测试引线 | 低温双绞线、柔性同轴、微波半钢缆和三同轴电缆等 |
闭环模式 | 结合氦气循环系统（Qcryo®）升级为无液氦闭环系统 |
其他选配 | 大腔体集成纳米平移台/旋转台/扫描台、高精度(低磁)平移台、内置物镜、垂直延伸与超导磁体或电磁铁匹配、DAC压机、 集成单(双)加压气膜、螺杆调压、不锈钢真空外壳和铟密封法兰等 |
测试曲线
S-500低温恒温器与氦循环低温系统（Qcryo®）结合形成不消耗液氦的干式闭环低温系统(Qcryo-S-500)，最低温度<2.2K，
并保持开环工作模式的超低震动和漂移特性，在最低温度附近温度稳定性：±2.5mK@10min。

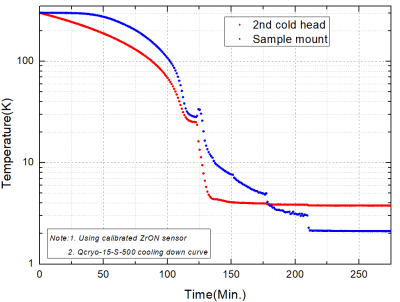

典型Qcryo-S-500干式低温系统降温曲线
下图是Qcryo-S-500干式低温恒温器在X方向振动位移时域和FFT变换频谱。在X方向振动水平（峰峰值）：<4nm, FFT变换频谱 (0-1000Hz) 的最大振幅：<0.4nm。
下图是Qcryo-S-500干式低温恒温器在Y方向振动位移时域和FFT变换频谱。在Y方向振动水平（峰峰值）：<4nm, FFT变换频谱 (0-1000Hz) 的最大振幅：<0.6nm。

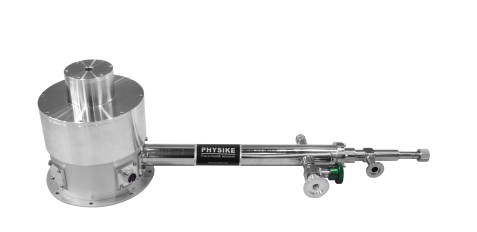

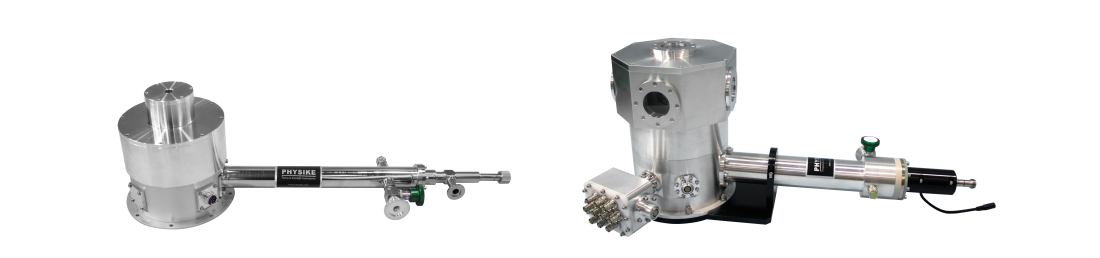

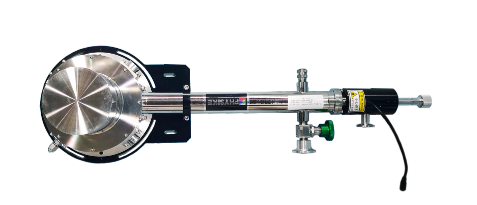

S-500低温恒温器示例

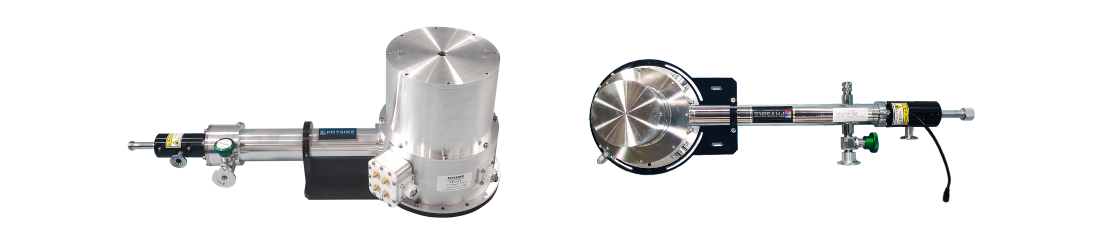

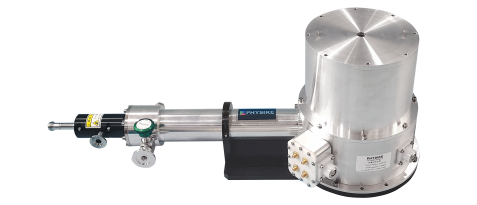

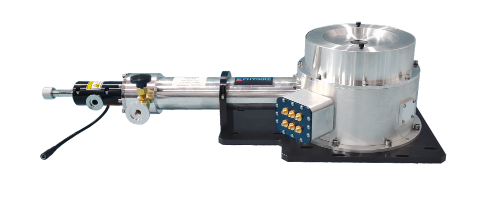

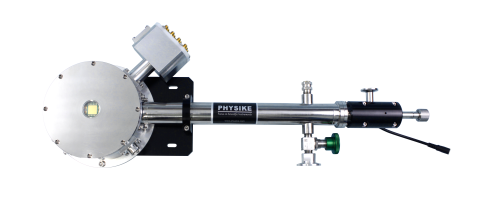

S-500低温恒温器：安装12个SMA真空电贯穿、12根柔性同轴和Puck电学样品托（左图）；

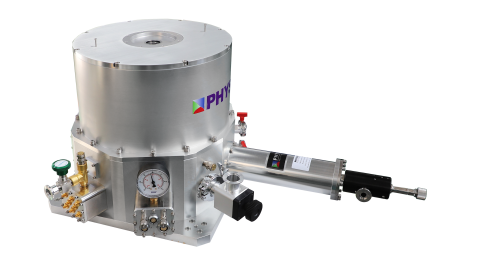

S-500低温恒温器：不锈钢真空罩，安装12个BNC真空电贯穿、12根柔性同轴和Puck电学样品托（右图）

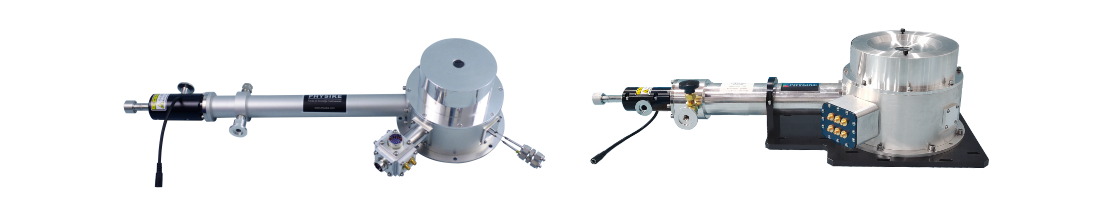

S-500低温恒温器：内置三维纳米定位台和物镜（左图）；

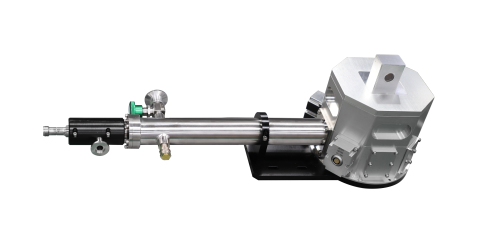

S-500低温恒温器：定制大制冷量和大样品空间，集成多组纳米定位台和镜头（右图）

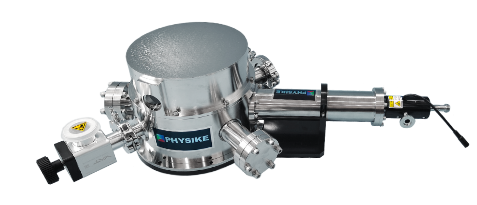

S-500低温恒温器：集成三维纳米定位台，集成四个侧窗（左图）；
右图S-500低温恒温器：集成BeCu DAC压机，用于低温高压布里渊散射实验（右图）
S-500低温恒温器：集成双气膜调压BeCu DAC压机（左图）；
S-500低温恒温器：兼容金刚石对顶压机和纳米定位台（右图）

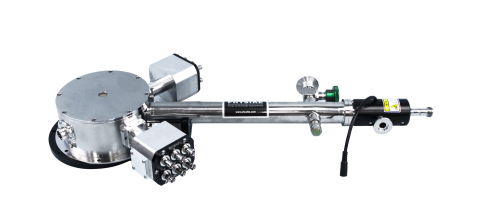

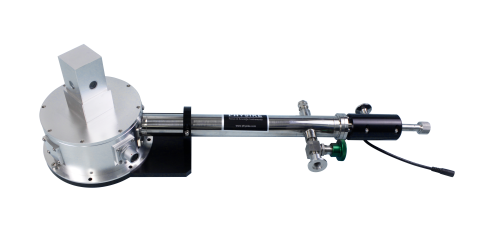

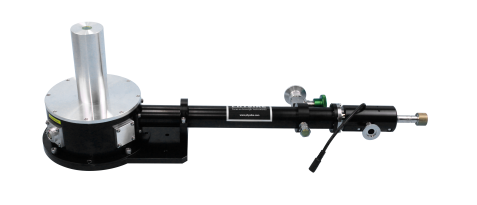

S-500低温恒温器：带垂直延伸，集成三维纳米定位台，与室温孔超导磁体匹配（左图）；

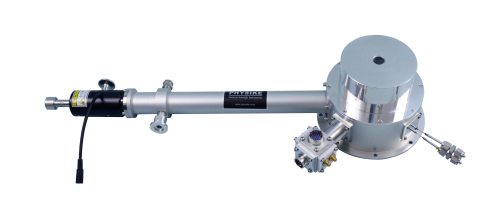

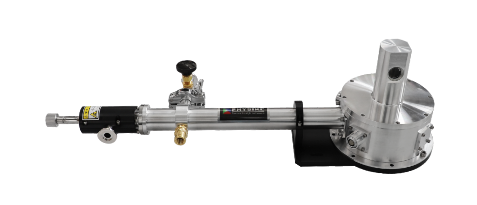

S-500低温恒温器：带垂直延伸和侧窗，无磁蓝宝石样品托，匹配电磁铁（右图）

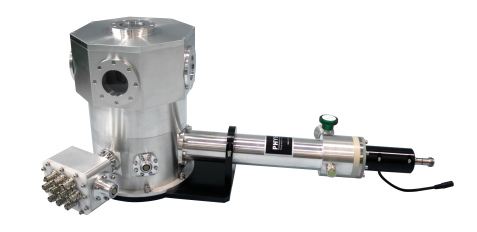

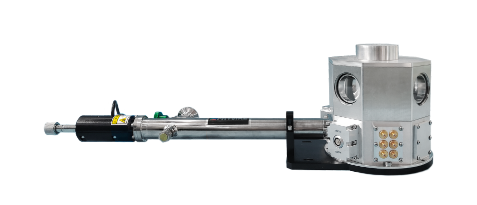

S-500低温恒温器：集成两组XYZ纳米定位台和摇摆台、内置镜头、四根光纤和、6根射频同轴、顶窗和侧窗（左图）；
S-500低温恒温器：带侧窗并集成高压电缆（右图）

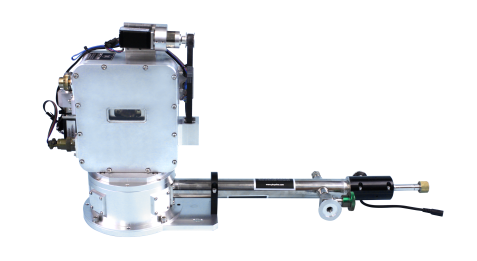

S-500低温恒温器：低温腔兼容多组纳米定位台、俯仰台和镜头（左图）；

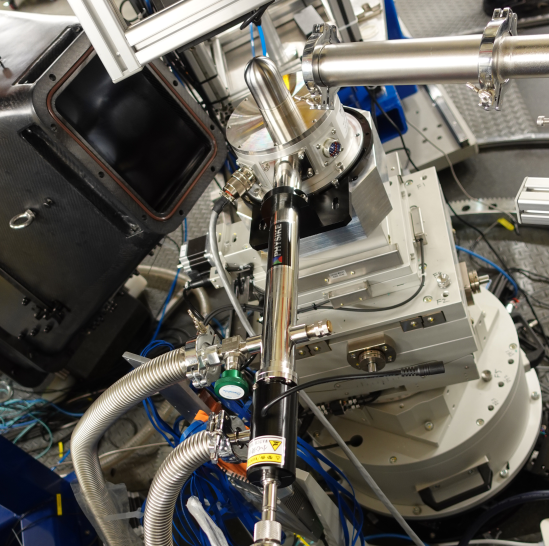

S-500低温恒温器：带铍窗用于X-ray实验（右图）

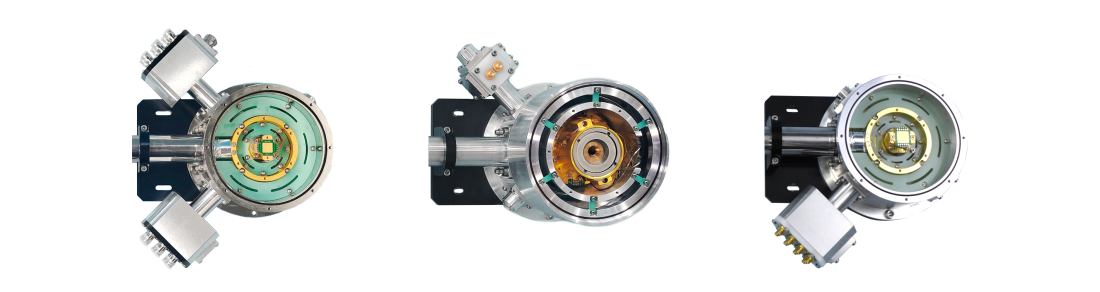

S-500低温恒温器内部图片

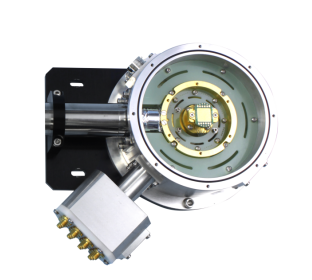

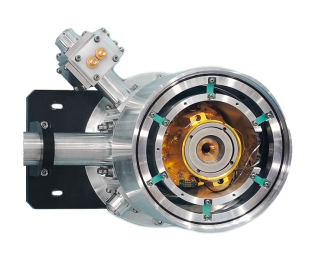

集成12个BNC真空贯穿和puck的S-500低温恒温器内部图片（左图）
集成DAC压机和双气膜原位调压的S-500低温恒温器内部图片（中）

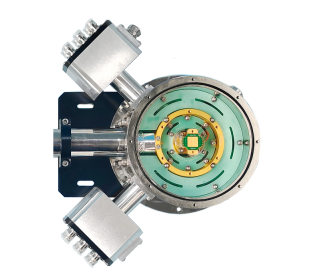

集成12个SMA真空贯穿和puck的S-500低温恒温器内部图片（右图）
项目案例
▇ 匹配Horiba拉曼光谱仪

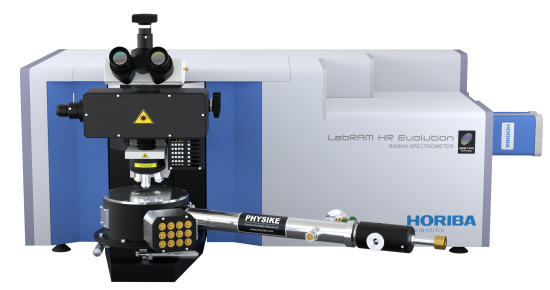

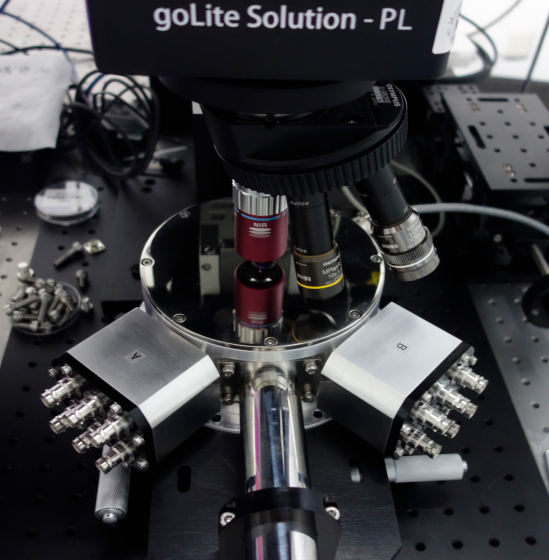

S-500低温恒温器内部安装12个SMA真空电贯穿、12根柔性同轴和Puck电学样品托，匹配Horiba拉曼光谱仪。

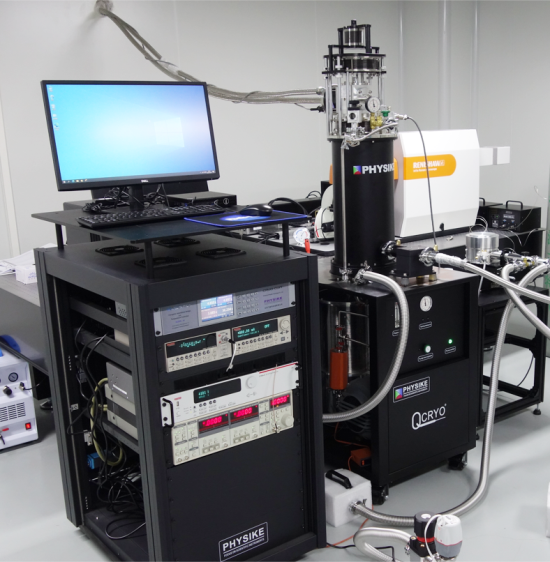

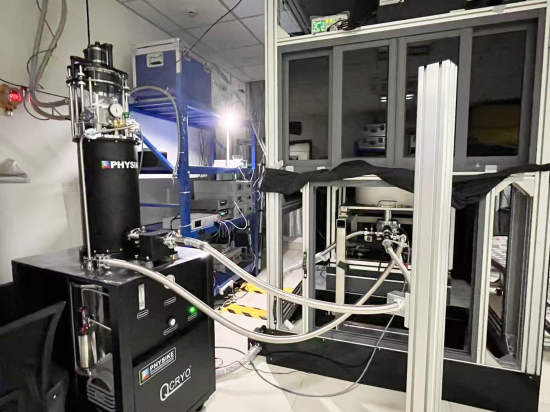

▇ Qcryo S-500无液氦显微低温系统匹配低温微区光电测试系统

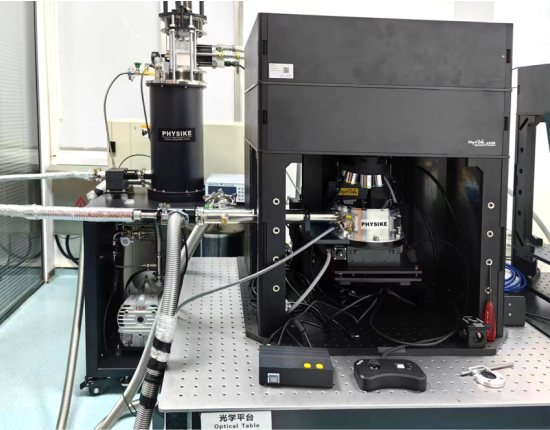

Qcryo S-500无液氦显微低温系统匹配低温微区光电测试系统(反射/透射谱、拉曼光谱、荧光(寿命)测试、单点以及两维扫描成像测试)，最低温度：<2.2K。

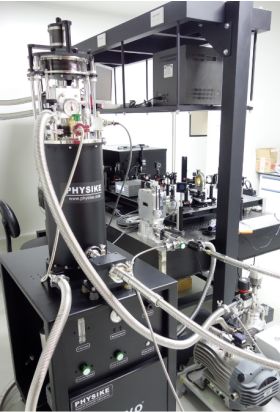

▇ Qcryo-S-500干式显微低温系统
Qcryo-S-500干式显微低温系统内置金刚石对顶压机，匹配9T室温孔超导磁体，安装BeCu压机后汽化器的最低温度<2.5K，BeCu压机温度<4.1K。

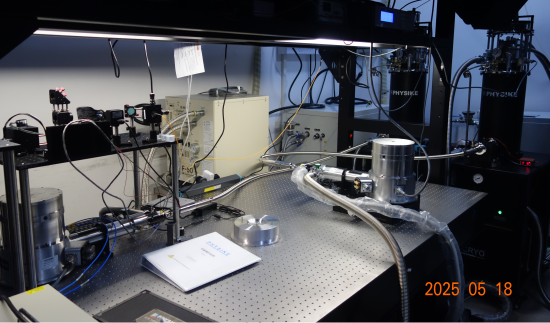

▇ Qcryo-S-500干式显微低温系统
Qcryo-S-500干式显微低温系统集成纳米定位台、扫描台和高倍物镜，最低温度：<2.8K。
▇ Qcryo-S-500干式低温系统
Qcryo-S-500干式低温系统集成BeCu DAC压机、马达驱动旋转装置和螺杆调压装置，实现低温高压布里渊散射实验。
▇ Qcryo-S-500干式低温系统
Qcryo-S-500干式低温系统采用大腔体设计，容纳多组纳米定位台和物镜镜头，用于离子阱实验。
▇ Qcryo-S-500干式显微低温系统
Qcryo-S-500干式显微低温系统内置纳米定位台，并提供透射选件。
▇ Qcryo-S-500干式低温系统
Qcryo-S-500干式低温系统，内置双气膜调压机构和BeCu压机，匹配RENISHAW拉曼光谱仪，并集成电学测试功能。
干式变温超导磁体系统（注册商标：CryoM®）仅使用一个4K脉管制冷机或GM制冷机冷却超导磁体和变温插件，具有操作简单、运行成本低和功能扩展性强等特点，是科研用户理想的低温强磁场实验平台。
干式变温超导磁体系统
室温孔超导磁体可集成低温装置、光谱仪、真空腔高温炉、反应装置、晶体生长设备和微波设备等，用于强场下薄膜生长、电磁输运测试、回旋管、红外THz、显微磁光、STM、AFM、ESR/EPR、NMR、中子散射、X-ray等。
干式室温孔超导磁体系统
氦循环低温系统（注册商标：Qcryo®）是新型多功能高效低温设备，极其高效地将4K制冷机的冷量转化为温度更低的超流氦，经超绝热柔性管线传输给低温恒温器，结合气体处理系统，形成闭环系统，无需消耗液氦即可将远距离的低温恒温器降到<1.8K的温度。
氦循环低温系统
