Acryo^®TL-4K顶部装卸型制冷机

Acryo TL-4K是顶部装卸型4K制冷机，可有效冷却低热导率样品或形状不规则样品(粉体、液体、高压包等)，允许在制冷机运行时通过拔插样品杆快速更换样品。多种选配满足不同实验要求或匹配用户预算，如不同制冷量的GM制冷机或脉管机、更低温度、更大样品管内径、更低震动、兼容超导磁体/电磁铁的紧凑型尾部、光学窗、AC磁化率插件、旋转样品杆、真空型样品杆和单发1.5K选件等。

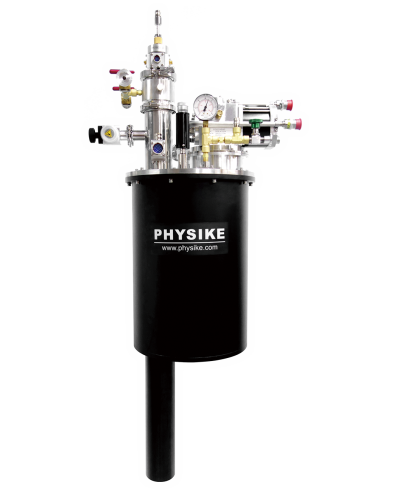

典型顶部装卸型（TL-4K）4K制冷机

顶部装卸型(TL-4K) 4K制冷机典型降温和升控温曲线 (采用1W@4.2K冷头，最低温度2.8K）.png

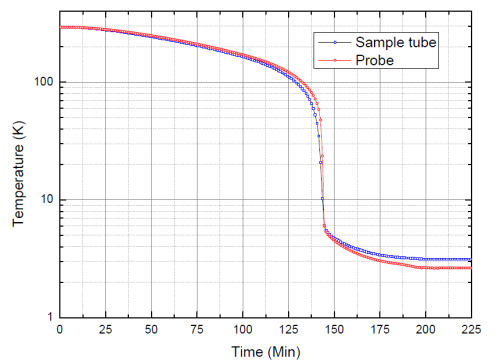

顶部装卸型(TL-4K) 4K制冷机典型降温和升控温曲线 (采用1W@4.2K冷头，最低温度2.8K）

典型技术参数				典型应用
变温范围	<3K-325K	样品环境	静态氦气	电学、(近场)光学、磁学、DLTS、穆斯堡尔谱、中子散射、红外/THz、X-ray、高压强、高能、NMR、ESR/EPR、材料拉伸、低维材料、超导材料、量子器件和微波器件等
初始降温时间	<180min@4K	样品管内径	51mm
冷头	4K GM或脉管制冷机	温度稳定性	±25mK
备注	基于1W@4.2K GM制冷机

选配
定制样品管内径	原位调压样品杆	匹配磁体的细尾巴	AC磁化率样品杆
冷凝等温区	冷头悬浮减震	1.5K单发	阀体分离脉管机
可见光/红外/THz窗	减震沙箱	X-ray和中子窗	多种样品托
(单轴/双轴)旋转样品杆	多种测试电缆和引线	带线性操作器样品杆	500K和800K高温上限

顶部装卸型TL-4K/1.5K(单发)制冷机（阀体分离脉管机,样品管上安装底窗和侧窗集成原位调压样品杆）

Acryo -TL-4K -4.png

顶部装卸型TL-4K/1.5K(单发)制冷机（集成冷头悬浮减震和线性操作器,可安装20个样品专为检测硅微量I-V杂质设计）

项目案例

顶部装卸型低温高压电学测试系统

在南方某大学成功安装一套顶部装卸型低温高压电学测试系统。该系统采用4K制冷机作为冷源，提供内径 55mm的样品管，样品管内为静态交换氦气。顶部装卸型设计不仅可充分冷却不规则样品、金刚石对顶压机、热导性能不好的样品，而且换样特别方便，换样时无需关停压缩机，仅需通过插拔样品杆即可迅速完成换样，极大提高使用效率。该系统集成交钥匙型低温高压电学测试模块，允许在<2.8K-300K的温度范围内对不锈钢金刚石对顶压机进行低温高压电学测试。
