Scryo-SV顶部装卸连续流型低温恒温器

Scryo-SV(简称SV)是顶部装卸型连续流低温恒温器，利用带针阀传输管线将存储杜瓦里的液氦高效地传输到汽化器内，汽化后的冷氦流进样品管冷却样品，可充分冷却热导性能不好的样品(比如不锈钢、陶瓷)、形状不规则的样品(比如DAC压机)、粉体样品和液体样品，可选配静态氦气环境。典型SV低温恒温器的变温范围：<2K-325K，可选配500K和800K高温上限。

SV低温恒温器具有操作简单、降温速度快和应用广泛等特点，既可使用液氦降温，也可使用液氮降温，还可与氦循环低温系统(Qcryo)形成闭环干式低温系统，无需消耗液氦即可在低温下长时间连续运行，且保持SV低温恒温器典型低振动和低噪音特性，与使用液氦相比，大大节省使用费用。

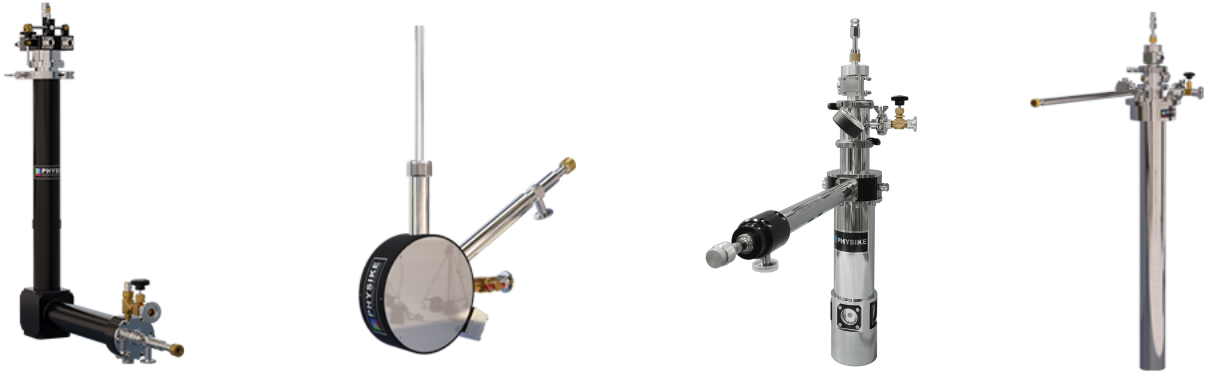

几种典型SV低温恒温器

技术参数和领域

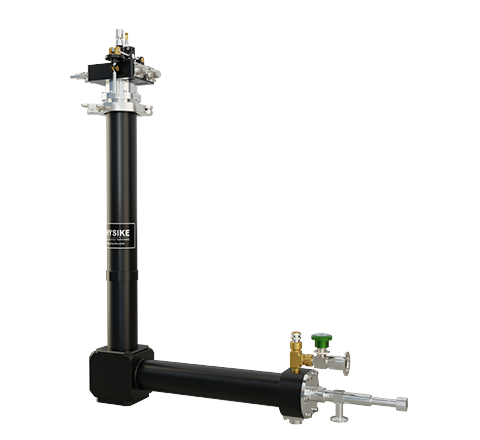

SV-100低温恒温器

SV-100低温恒温器专门为Q波段ESR谱仪设计，采用"L"外型设计，方便与ESR电磁铁匹配，标准SV-100样品环境是动态交换氦气，可选配静态交换氦气样品环境。

SV-100低温恒温器

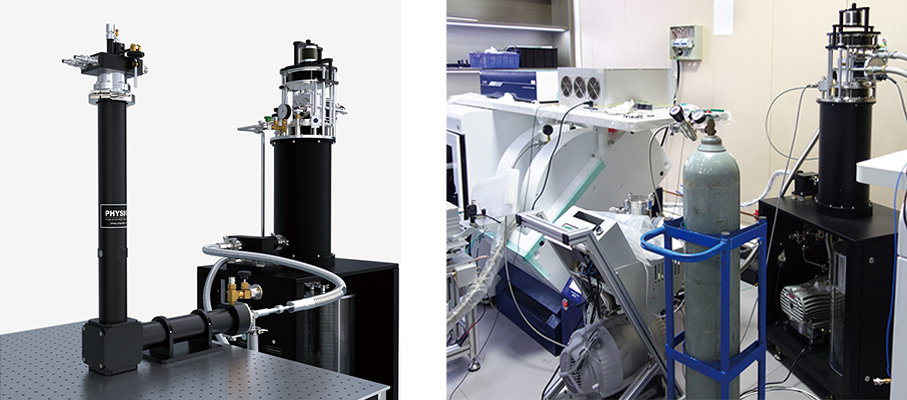

匹配Q波段ESR谱仪的顶部装卸型干式低温系统

型号：Qcryo-SV-100

下图是匹配Q波段EPR谱仪的干式顶部装卸型低温系统，由Qcryo氦循环低温系统和SV-100低温恒温器两部分组成。其中SV-100低温恒温器采用特殊静态交换氦气样品环境，既避免了动态交换氦气低温系统换样时容易出现的堵塞问题，又拥有类似动态交换氦气低温系统的冷却能力，该干式低温系统工作时不消耗液氦，不受液氦杜瓦容积的限制，可在最低温度长时间运行。在集成34GHz低热漏微波插件后汽化器处的温度小于2.5K，样品处最低温度<2.8K。

SV-200低温恒温器

SV-200低温恒温器专门为匹配X波段ESR谱仪设计，利用带针阀传输管线连续不断地将液氦从存储杜瓦传输到SV-200低温恒温器的汽化器内进行汽化，汽化后的冷氦气流进双层石英管冷却样品,采用特殊紧凑型设计特别适合与ESR电磁铁匹配，SV-200低温恒温器的进出管路采用同轴结构，并提供匹配X波段微波谐振腔的转接头，可与大多数主流ESR/EPR谱仪匹配。

SV-200低温恒温器的汽化器上安装加热器和磁场无关的校准型温度计，在双层石英管内也安装与磁场无关的校准型温度计，典型工作范围：<2.5K-325K，可选配更高温上限。此外，SV-200还可提供流量控制器、Mini load-lock结构、真空泵和液氦/液氮存储杜瓦等选配。

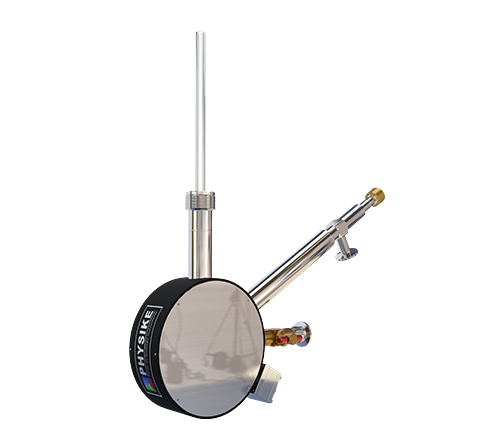

SV-200低温恒温器

SV-200低温恒温器既可使用液氦降温，也可使用液氮降温，还可与氦循环低温系统(Qcryo)结合形成闭环干式低温系统，无需要消耗液氦即可获得2.5K的低温。

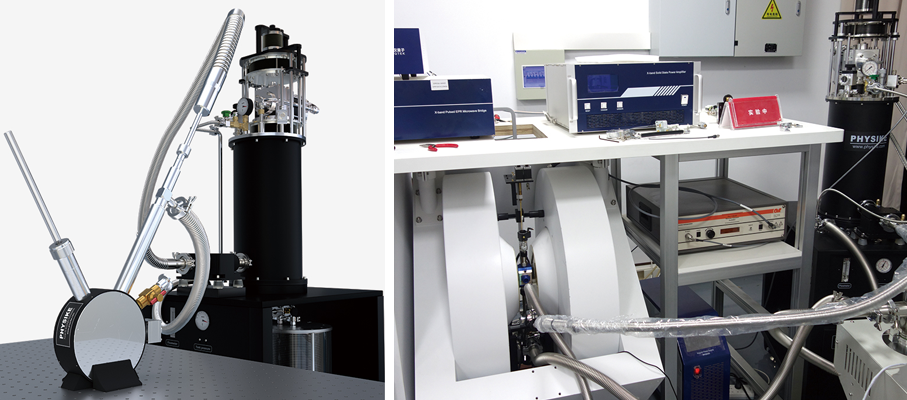

匹配X 波段EPR谱仪的干式低温系统

型号：Qcryo-SV-200

下面是匹配X 波段EPR谱仪的干式低温系统,由氦循环低温系统(Qcryo)和SV-200低温恒温器两部分组成,样品置于双层石英内流动冷氦气中，集成Mini load-lock结构避免换样时可能出现的堵塞问题。该干式氦低温系统性能优异，无需消耗液氦，在汽化器处最低温度<2.5K，在样品处最低温度<2.8K。

SV-300低温恒温器

SV-300低温恒温器是尾部带四组光学窗口的顶部装卸型连续流低温恒温器，易与各种商业光谱仪匹配，可根据要求定制恒温器尾部尺寸来满足特殊光学实验的要求。

SV-300低温恒温器的冷氦气环境可充分冷却热导性能不好的样品(比如不锈钢、陶瓷)、形状不规则的样品(比如DAC压机)以及粉体和液体样品，而尾部的四组光学窗口非常方便进行光学实验。

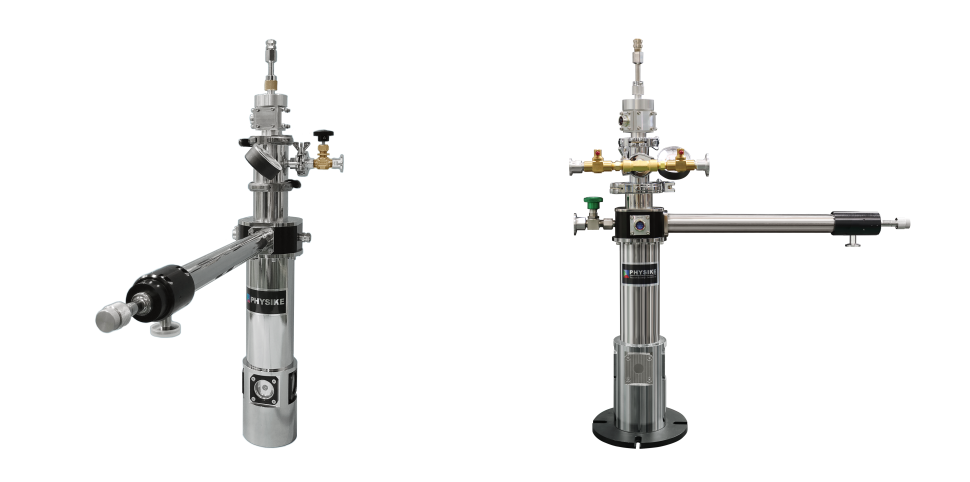

带四路石英窗的SV-300低温恒温器（左图）；带四路铍窗的SV-300低温恒温器（右图）

SV-300低温恒温器采用消除应力的低温窗，可大大减小样品管安装的低温密封窗在低温下泄漏风险。SV-300低温恒温器提供多种选配，如样品杆上集成多位置样品座和线性操作器允许在低温下测试多个样品、减小振动的静态交换氦气的样品环境、提供匹配光谱仪的安装法兰以及透射各种波段窗材等。

示  例

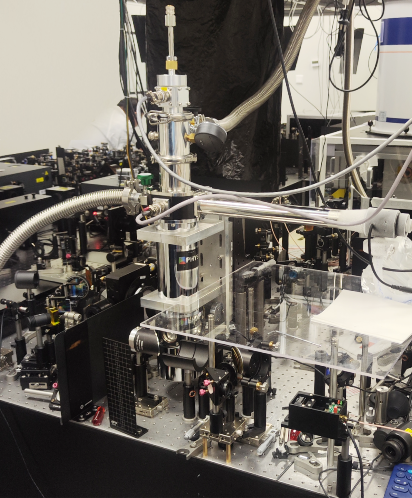

匹配红外太赫兹光路的SV-300低温恒温器

SV-300低温恒温器不仅可使用液氦降温，还可使用液氮降温。SV-300低温恒温器与氦循环低温系统(Qcryo)结合形成闭环干式低温系统(Qcryo-SV-300)，无需消耗液氦即可在2.1K的低温下长时间连续运行,下图是典型Qcryo-SV-300降温曲线。

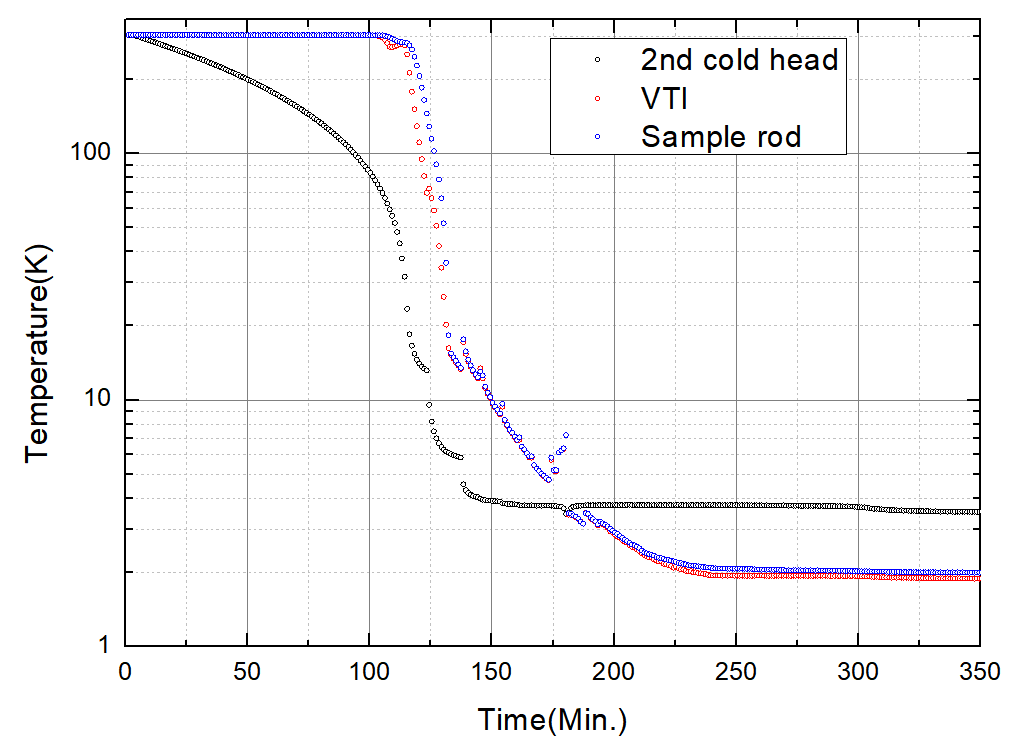

典型干式低温系统(Qcryo-SV-300)降温曲线

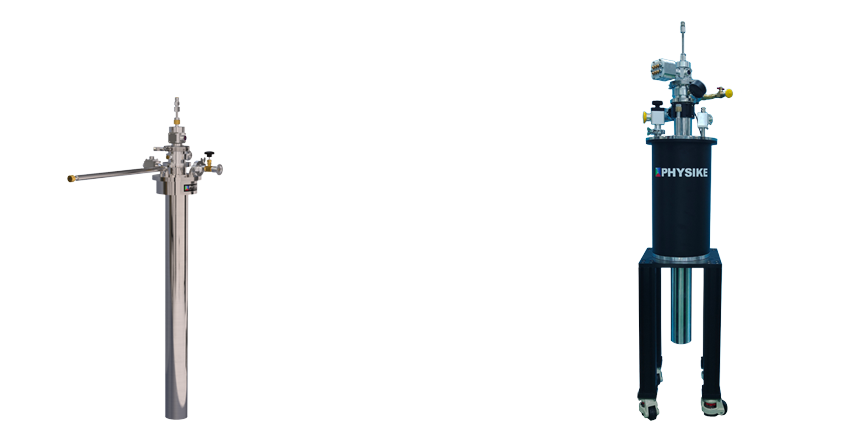

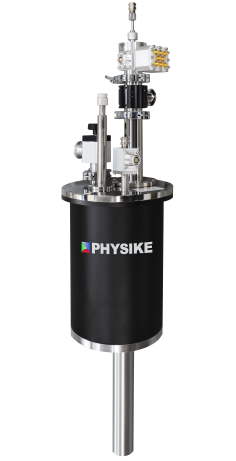

SV-400低温恒温器

SV-400低温恒温器是带管状尾部的顶部装卸型连续流低温恒温器，样品在流动冷氦气中，可有效地冷却难以热锚的样品、导热不好的样品和形状不规则的样品。SV-400低温恒温器通过高效超绝热传输管线将传输液氦，紧凑型设计避免与磁体杜瓦顶法兰上面的各种阀门和管路等发生冲突，方便与室温孔超导磁体/水冷式磁体/混合式磁体匹配，典型工作范围：<2K-325K,可选配500K或者800K高温上限。

SV-400低温恒温器典型应用包括近场光学、NMR、ESR/EPR、AFM、穆斯堡尔谱、中子散射、高能物理、量子器件(如Squids器件、TES器件)、高压强(DAC)、电磁输运、介电、超导材料和材料拉伸等。

SV-400低温恒温器不仅可使用液氦或液氮降温，还可与氦循环低温系统(Qcryo)结合形成闭环干式低温系统(Qcryo-SV-400)，无需要消耗液氦即可获得<2K的低温。

SV-400低温恒温器非常合适与NMR磁体匹配，例如与典型9.4T孔径89mm的NMR超导磁体匹配的SV-400样品管的内径为65mm，可定制不同外径的尾部来匹配不同孔径的磁体。

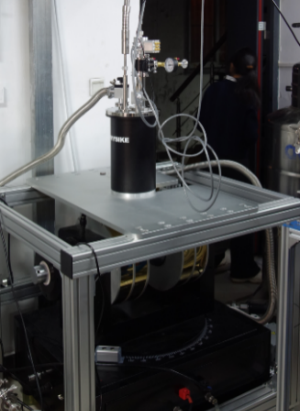

匹配NMR谱仪的SV-400低温恒温器（左图）；用于低维材料拉伸实验的SV-400低温恒温器（右图）

示  例

静态交换氦下图是大样品腔顶部装卸型干式低温系统(型号：Qcryo-SV-400),静态交换氦气样品环境，样品管内径达80mm，最低温度<2.5K，管状尾巴匹配带室温孔的多轴超导磁体，该低温系统的超低振动和超大样品空间特性非常适用于低温共聚焦显微镜、RAMAN、AFM、STM和量子光学等实验。

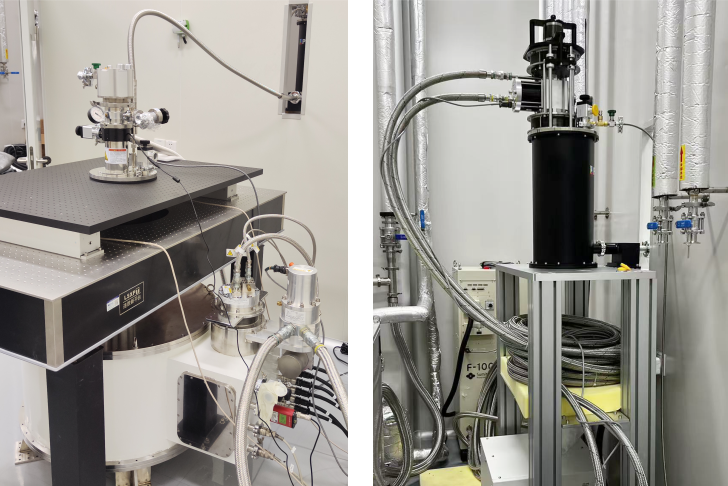

大样品腔顶部装卸型干式低温系统(型号：Qcryo-SV-400)

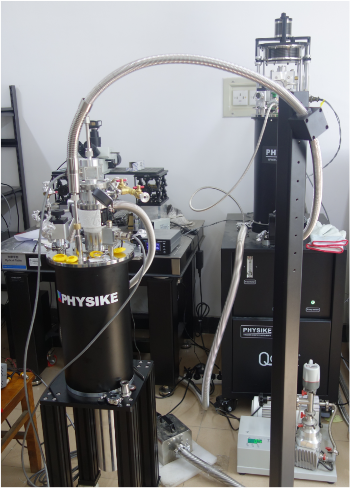

用于低维材料拉伸实验的顶部装卸型干式低温系统(Qcryo-SV-400)
