Acryo®4K制冷机

Acryo®4K制冷机标配真空样品环境，具有变温范围大、操作简单和应用范围广等特点，有多款GM制冷机冷头和脉管机冷头供选择，可选配铟密封腔的氦气样品环境、定制不同尺寸的的样品空间、超高真空兼容、低震动、多种窗材和多种真空电贯穿等。

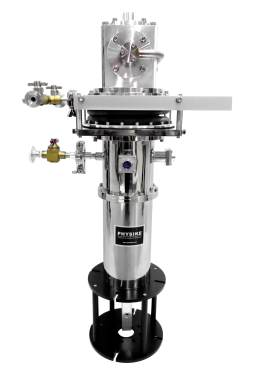

带光学窗的4K制冷机


Acryo-4K制冷机典型特性

冷头类型

4K GM或脉管机

标称温度范围2.5K-325K样品环境真空

典型应用

电学、光学、红外探测器、级联激光器、THz成像、磁学、中子散射、DLTS、FTIR光谱、X-ray、高压(DAC)、高能、基质隔离、低温冷阱、离子阱、冷分子、微波器件、低噪音放大器、单光子探测、Squid、TES和量子器件等

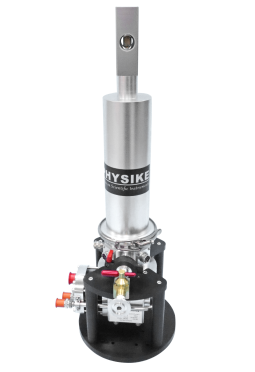

不带光学窗的4K制冷机，集成500K高温台

Acryo-4K制冷机选配

冷头制冷量GM制冷机（0.25W，0.5W，1W,1.2W,1.8W,2.5W,4W）@4.2K 或脉管机（1W、1.5W）@4.2K
低震动选件冷头悬浮减震、柔性波纹管和氦气交换腔隔震、阀体分离脉管机、减震沙箱等
高温选件500K或800K高温台

样品环境

铟密封腔的氦气环境、超高真空兼容

样品腔尺寸

超紧凑型、超大型样品空间

真空贯穿

多针/SMA/2.92mm/2.4mm/1.85mm/1.0mm，BNC/Triax BNC、光纤、气氛导入等

窗材

透射γ光、χ光、UV、Vis、IR、THz、Mylar、Kapton、铝窗、铍窗、钒窗等

样品托

PUCK、LCC、DIP等电学样品托、光学透射样品托、探针样品托、太阳能电池样品托、热输运样品托、比热样品托、介电测试样品托等

测试引线低温双绞线、柔性同轴、微波半钢缆和三同轴电缆


Acryo® 4K制冷机示例

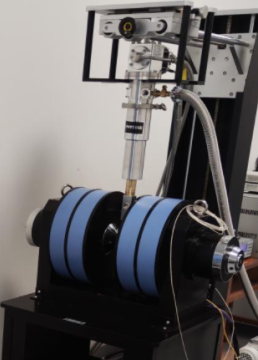

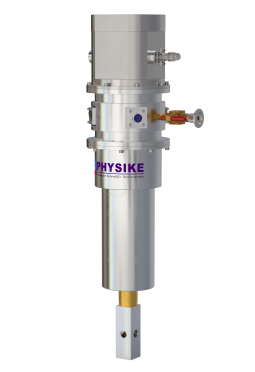

4K GM制冷机(紧凑型尾部,集成puck样品托,与电磁铁匹配)

阀体分离4K脉管机，紧凑型尾部匹配电磁铁用于磁光测试

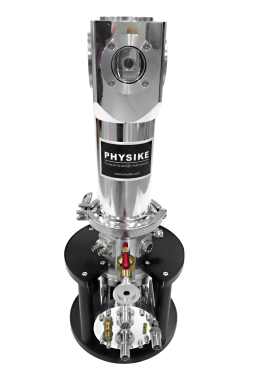

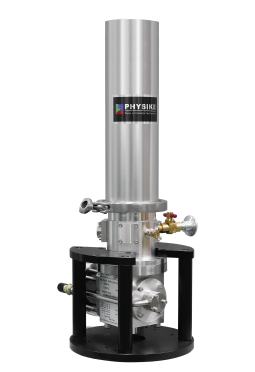

紧凑型4K低震动制冷机，尾部紧凑型设计匹配电磁铁

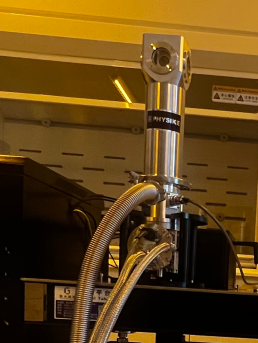

紧凑型4K低震动制冷机，带水平延伸，用于显微光学实验

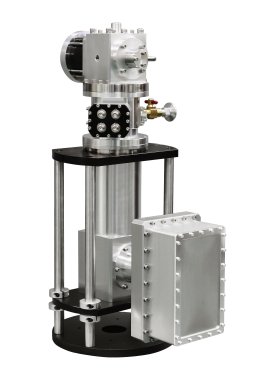

4K制冷机用于γ辐照实验

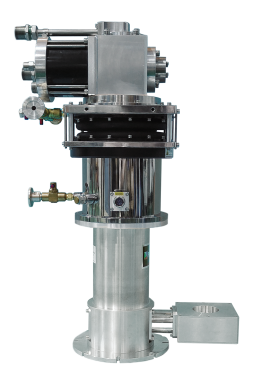

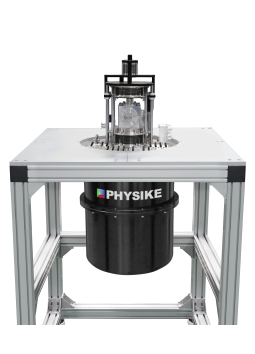

冷头悬浮减震的4K脉管机，用于冷原子/冷分子实验

4K制冷机顶部带光学窗，用于光电器件的低温光荧光测试

用于DLTS测试的4K制冷机

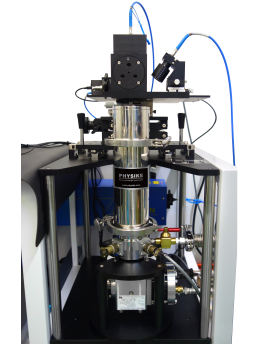

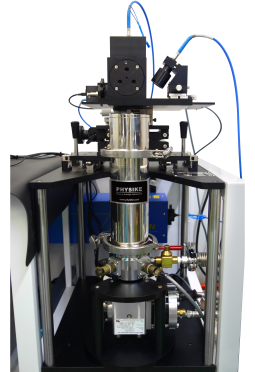

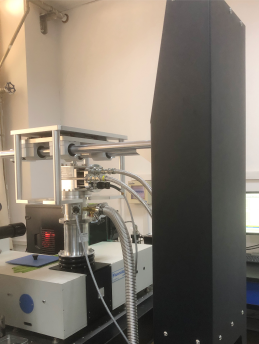

匹配Horiba Fluorolog-3荧光光谱仪的4K制冷机高制冷量阀体分离4K脉管机，冷头悬浮减震设计，用于冷却级联激光器和探测器紧凑型4K制冷机匹配电磁铁

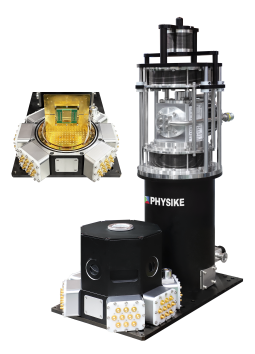

阀体分离4K脉管机，冷头悬浮减震，集成16路射频电贯穿和磁屏蔽罩，用于Squid、TES等量子器件测试超大尺寸4K制冷机，冷头制冷量：2.5W@4.2K，集成直径30cm和40cm的双4K冷板，安装52路18GHz射频线路和8路40GHz射频线路，最低温度小于2.5K匹配Horiba QuantaMaster 8000荧光光谱仪的4K制冷机

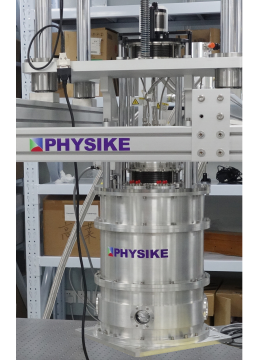

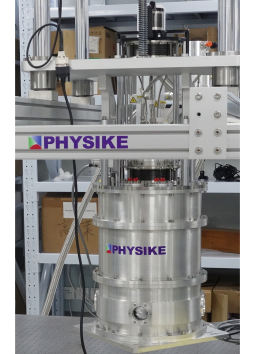

集成铟密封腔的4K制冷机，氦气环境允许对不锈钢顶压机充分冷却

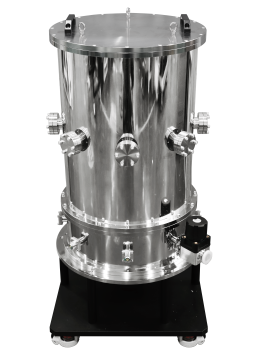

大样品空间的4K制冷机(冷板直径35cm,样品腔高度35cm，冷头制冷量：2.5W@4.2K)

冷头悬浮减震的4K制冷机，特殊设计的超高真空低温腔，用于氡气提纯
